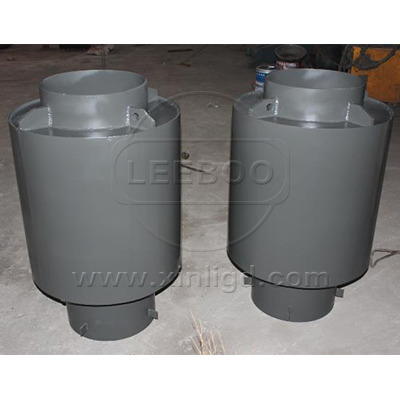

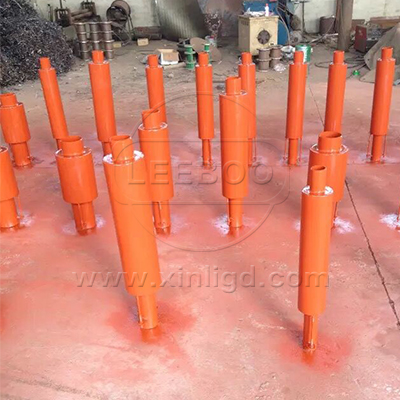

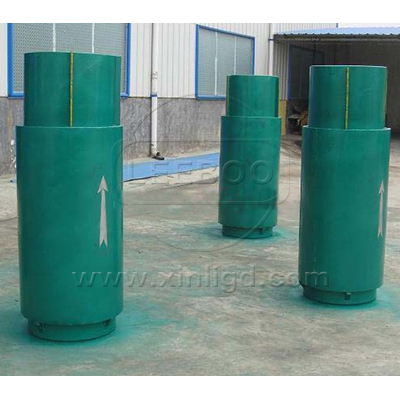

JWY无约束波纹补偿器

JWY型无约束膨胀节除了取消预拉伸工作外,还大大地降低了安装要求。无约束膨胀节可像一般短管一样安装于管道中,不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳,也方便了运输,安装和保温。JWY型无约束补偿器的问世,无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域,更重要的是它不但解决管道内存在工作介质推力的致命弱点,同时也解决了旁通管式无推力补偿器应力过于集中,介质阻力大等弊端。

  • 【产品别名】:无约束补偿器、无约束补偿接头
  • 【产品压力】:0.6-2.5MPa
  • 【产品规格】:【DN32mm-DN4000mm】
  • 【产品】:
  • 【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
  • 【产品材质】:碳钢,球墨铸铁,不锈钢.
咨询厂家 在线留言
  • 波纹补偿器
  • 无约束波纹补偿器
  • JWY无约束波纹补偿器
  • 波纹补偿器
  • 无约束波纹补偿器
  • JWY无约束波纹补偿器

产品特点

JWY型无约束膨胀节除了取消预拉伸工作外,还大大地降低了安装要求。无约束膨胀节可像一般短管一样安装于管道中,不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳,也方便了运输,安装和保温。

1、无约束型波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器完全相同。为了使工程稳定可靠,无约束补偿器除要求靠近固定支架安装外,仍要求每个固定支架间距内设三个导向支架。

2、无约束补偿器可应用于管道的架空、地沟敷设,也可应用于有补偿的直埋敷设,此时无约束补偿器处应设检查井或暗室。
3、无约束波纹补偿器用于管道的轴向补偿,补偿量大,具有强力自导向和超强的抗弯能力,从而可以简化管道导向支架的设计,使导向支架的间距安装均可任意调节。

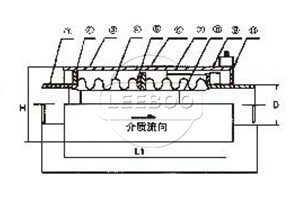

示意图

JWY无约束波纹补偿器

技术参数

公称通径 长度 压力等级 波纹管有效面积 保护套外径
0.6 1.0 1.6 2.5
轴向补偿量/刚度
50 185 14/117 12/73 12/247 12/177 56 102
320 42/35 36/24 36/82 40/44
370 50/29 40/19 40/61 50/36
500 60/15 60/12 64/41 60/29
65 240 16/50 16/162 16/319 16/383 79 127
350 48/14 32/81 32/100 32/192
450 56/11 50/41 50/80 50/95
550 76/8 72/27 80/53 70/65
80 240 18/32 18/114 18/270 18/527 82 133
310 36/16 50/43 50/102 50/130
440 64/10 60/29 62/68 70/105
620 84/5 80/19 86/44 80/98
100 245 20/100 20/257 20/386 20/503 154 159
310 40/51 40/129 40/194 40/248
440 80/26 76/59 76/97 76/126
620 110/18 110/43 110/65 110/83
125 305 40/40 40/40 40/196 40/294 180 194
370 60/28 60/28 60/131 60/196
480 80/21 80/21 76/98 76/148
600 110/13 110/33 110/66 110/90

产品案例

巩义鑫利与山东东平第二污水处理厂进行合作


1月31日,山东东平县举行第二污水处理厂PPP项目签约仪式。县委书记赵德健,县委副书记、县长王骞,县政协主席刘祥涛,县人大常委会党组书记、优选副主任刘思宏,副县长侯圣玉,重庆康达~集团董事长赵隽贤参加签约仪式。
据悉,该项目设计规模10万吨/年,占地面积约80亩,是经济开发区早期采取和社会资本合作(PPP模式)的项目。自去年6月份正式启动以来,经过企业资格预审、竞争性磋商、很终确认谈判及中标公示等程序,很终选定企业业绩、管理水平、信誉度、净资产等方面表现突出的重庆康达~集团作为社会资本合作方。
王骞在致辞中说,康达~污水处理项目是我县招商引资和项目建设工作的一件大事,也是县经济开发区践行绿色发展理念、加快转型升级步伐的一大突破。该项目作为县城和经济开发区重大基础设施配套工程,建成运行后,将保障旧城区的绝大部分生活污水和开发区北部工业污水得到处理,是一件造福子孙后代的大事好事。
此次,巩义鑫利作为该项目的主要的补偿器供应商,将竭尽全力供应优质的管道补偿器,确保整个污水处理厂的安全运行。无约束膨胀节除了取消预拉伸工作外,还大大地降低了安装要求。无约束膨胀节可像一般短管一样安装于管道中,不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳,也方便了运输,安装和保温。

订货须知

1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)使用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
