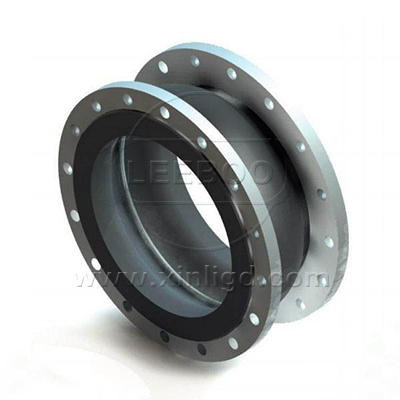

负压橡胶接头

负压橡胶接头有很多名字比如：避震喉、橡胶减震器等等。橡胶接头里面加装负压环，能为橡胶接头的安全性提高了一大截。负压橡胶接头经常用于冷水、热水、压缩空气、天然气等介质，它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备，有效的提高了管道的使用周期和对设备的保护。

【产品别名】：可曲挠橡胶接头、橡胶软连接
【产品压力】：0.6MPa-2.5MPa
【产品规格】：【DN32mm-DN4000mm】
【产品】：
【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【工作温度】：-40度至80度（还可加工耐高温橡胶接头）
【产品材质】：球体为天然橡胶，法兰为碳钢，不锈钢

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点

负压来自于管道内部，由于种种原因造成内部空气急剧减少，形成吸力的状态，管道自然承受得了，这时候就看橡胶接头能不能完全抵抗了，若不能够抵抗负压，橡胶接头就会被吸扁。安装负压环一般选择在组装橡胶接头工序之前，由于负压环与内部一样大，所以负压环一般在组装橡胶接头之前进行安装。负压橡胶接头是鑫利公司采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、减震降噪效果好，安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

安装负压环对于橡胶接头来说是一项必不可少的工作，因为橡胶接头的正压能够达到很高，但是负压却会相反而下，对于负压环的安装，使得橡胶接头的实用性提高一层。安装负压环一般选择于组装橡胶接头之前，由于负压环与内部一样大，所以对于组装橡胶接头之后在进行安装负压环是非常麻烦的。
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移，不受管道不同心，法兰不平行的限制。
3、工作时可降低结构传递噪音，减震能力强。

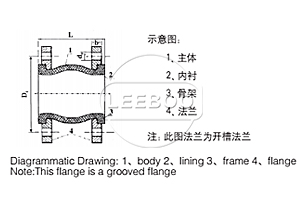

示意图

技术参数

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2	内、外衬 Inner & Outer Rubber	天然橡胶（NR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
3	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

项目Item \|型号Medol	KXT-1	KXT-2	KXT-3	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破压力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
适用温度℃Applicable Temperature	-20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium	空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公称通径DN Nominal Diameter （mm）		长度 LengthLmm	轴向位移 Axial displacement mm		横向位移 Haorizontal isplacement mm	偏转角度 Angular deflection(a1+a2)°
mm	英寸inch	长度 LengthLmm	伸长Extension	压缩Compression	横向位移 Haorizontal isplacement mm	偏转角度 Angular deflection(a1+a2)°
32	1.25	95	6	9	9	15
40	1.5	95	6	10	9	15
50	2	105	7	10	10	15
65	2.5	115	7	13	11	15
80	3	135	8	15	12	15
100	4	150	10	19	13	15
125	5	165	12	19	13	15
150	6	180	12	20	14	15
200	8	210	16	25	22	15
250	10	230	16	25	22	15
300	12	245	16	25	22	15
350	14	255	16	25	22	15
400	16	255	16	25	22	15
450	18	255	16	25	22	15
500	20	255	16	25	22	15
600	24	260	16	25	22	15
700	28	260	16	25	22	15
800	32	260	16	25	22	15
900	36	260	16	25	22	15
1000	40	260	18	26	24	15
1200	48	260	18	26	24	15
1400	56	350	20	28	26	15
1600	64	350	25	35	30	10
1800	72	350	25	35	30	10
2000	80	350	25	35	30	10
2200	88	400	25	35	30	10
2400	96	400	25	35	30	10
2600	104	400	25	35	30	10
2800	112	400	25	35	30	10
3000	120	400	25	35	30	10
注：1、特殊要求可按用户图纸制作，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。 3、用户使用橡胶接头，对应法兰应是阀门法兰。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges.

产品案例: 东莞市重大管道建设项目离不开鑫利负压橡胶接头的保障
11日下午，市委常委、常务副市长张科主持召开市优异挂钩督导重大项目11月份情况通报会。记者从会上获悉，11月份，我市（东莞市）重大建设项目完成投资约48.9亿元，占年度投资计划的百分之15.2，占第四季度投资计划的百分之52.3。1-11月份，重大建设项目累计完成投资约350.4亿元，占1-11月计划的百分之120.7，占年度计划的百分之109.0，同比上升百分之14.4。此外，今年列入省建设项目的市管项目30项，1-11月完成投资138.4亿元，占年度计划的百分之127.4。
巩义鑫利生产的负压橡胶接头严格按照~标准，发泡工作的每一步都是准确到位，我们还有专门的检测设备，针对每一台出厂的橡胶接头都做到检测，质量到位的原则，全心全意为客户提供良好的负压橡胶接头。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
