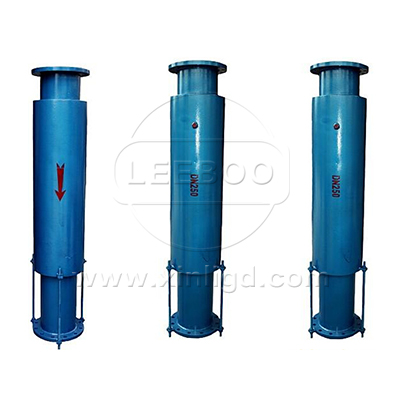

JZW型轴向外压式波纹补偿器

JZW轴向外压式波纹补偿器由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。JZW型轴向外压式波纹补偿器又叫蒸汽管道补偿器主要吸收轴向位移。JZW型轴向外压式波纹补偿器又叫蒸汽管道补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

【产品别名】：轴外压波纹补偿器
【产品压力】：0.6-2.5MPa
【产品规格】：【DN32mm-DN4000mm】
【产品】：
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 轴向外压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向位移。轴向外压波纹补偿器通过自身的压缩实现对管道的轴向位移补偿，补偿量大，并且弹性元件是在补偿器内部进行严密保护，使用寿命长，运行稳定。该系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。连接方式：分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)。结构特点：由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。

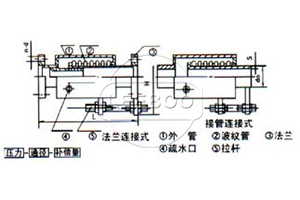

示意图

技术参数

通径 Diameter DN	长度 Length mm	波数 Number of wave	压力等级Pressure grade Mpa			波纹管有效面积 Available arae of bellows cm2	很大外径尺寸 Max size of external diameter mm
			0.6	1.0	1.6
			轴向补偿量Axial compensation mm 刚度Stiffness N/mm
50	432	10	41/231	39/255	37/286	81	270
50	654	20	82/116	78/126	74/143	81	270
65	488	10	41/231	39/255	37/268	82	290
65	756	20	82/116	78/126	74/143	82	290
80	506	9	56/196	53/232	50/278	121	308
80	789	18	112/98	106/116	100/139	121	308
100	532	8	61/167	57/218	54/256	180	336
100	789	16	122/84	114/109	108/128	180	336
125	616	8	82/278	78301	75/320	257	368
125	966	16	164/129	156/151	150/160	257	368
150	950	8	124/125	112/154	89/330	535	450
150	1540	16	250/56	210/87	160/113	535	450
200	950	8	130/155	100/126	70/409	779	505
200	1550	16	250/75	200/113	160/205	779	505
250	1080	8	161/111	130/162	105/378	1075	566
250	1800	16	320/51	260/94	201/119	1075	566
300	1090	8	161/138	130/194	100/338	1269	600
300	1820	16	320/54	260/100	200/168	1269	600
350	1090	8	165/165	132/221	99/438	1619	676
350	1820	16	320/71	250/121	200/218	1619	676
400	1110	8	162/164	132/290	101/468	2008	710
400	1840	16	310/76	251/145	190/268	2008	710
450	1110	8	152/131	124/339	100/532	2428	768
450	1840	16	301/81	251/170	190/245	2428	768
500	1475	6	190/180	150/515	150/765	3473	975
500	2450	12	371/90	300/175	300/298	3473	975
600	1540	6	195/231	150/754	140/756	4766	1090
600	2540	12	391/121	290/364	280/480	4766	1090
700	1540	6	200/222	155/601	150/832	6068	1190
700	2540	12	400/112	300/400	290/478	6068	1190
800	1540	6	201/200	164/497	150/897	7528	1290
800	2540	12	400/135	321/451	299/583	7528	1290
900	1605	6	220/206	230/635	220/765	9328	1460
900	2685	12	430/154	460/337	442/388	9328	1460
1000	1605	6	220/356	230/615	220/763	1118	1560
1000	2685	12	430/268	460/303	442/418	1118	1560
1100	1605	6	210/273	230/645	221/754	13066	1660
1100	2685	12	428/187	460/347	442/414	13066	1660
1200	1605	6	210/308	230/757	221/754	15170	1760
1200	2685	12	420/104	460/488	442/414	15170	1760
1300	1605	6	220/356	230/864	221/832	17423	1860
1300	2685	12	410/132	450/432	435/626	17423	1860
1400	1605	6	212/398	231/645	226/889	19851	1960
1400	2685	12	410/198	450/466	430/665	19851	1960
1500	1605	6	201/321	230/978	220/984	22427	2060
1500	2685	12	400/187	449/422	432/665	22427	2060

产品案例: 鑫利补偿器保障了大港油田ADM项目的安稳运行

大港油田近日得到消息，哈萨克斯坦ADM项目阿雷斯合同地区注采工艺及石油举升方法优化研究”通过验收，获得该国专家高度认同。
ADM项目受油价低迷影响，新井与往年相比大幅压缩，油田开发生产形势一度陷入被动局面。在ADM已开发油田方案优化研究过程中，技术人员以低油价应对策略为指导，紧跟项目生产需求，多次深入现场开展技术调研，针对阿雷斯、萨雷布拉克等油田存在气液比高、产能低、井口油压低等突出生产问题，通过不同举升工艺技术特性研究和优选论证，高回压、高气液比油井技术对策研究，提出抽油机有杆泵替代螺杆泵、电泵的举升工艺优化调整建议。
2015年，ADM项目成功实施23口井，有效改善了油井生产运行工况，实现单井平均日增油7.1吨。油井集输方式由单井拉油转为管线输送生产，大幅提升了油田生产效率，降低了生产运行成本。同时，针对阿雷斯油田创新提出了以区块集中转抽为原则，以提升工艺适应性为目标的抽油机有杆泵逐步替代螺杆泵、电泵举升工艺的技术思路，对阿雷斯油田A15、A45等井区进行了举升工艺优化论证，目前已实现5口井顺利转抽，实现了进一步扩大抽油机应用规模的良好开局。
巩义鑫利作为大型的管道波纹补偿器生产厂家能够独立生产三十多种的管道波纹补偿器，鑫利补偿器保障了大港油田ADM项目的安稳运行。这是因为轴向外压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向位移。轴向外压波纹补偿器通过自身的压缩实现对管道的轴向位移补偿，补偿量大，并且弹性元件是在补偿器内部进行严密保护，使用寿命长，运行稳定。
