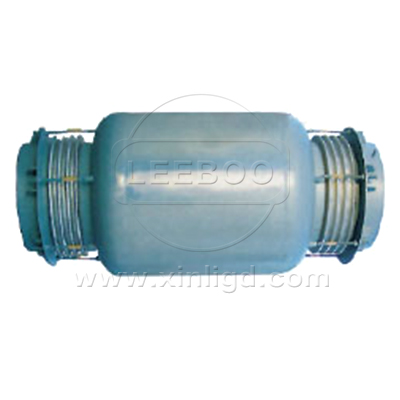

BZZPP旁通式直管压力平衡型波纹补偿器

旁通压力平衡型波纹补偿器由内压的工作波和一个外压的平衡波组成，体积小。产品加装的失稳波数比直管压力平衡补偿器增加一倍，因为中间二组波纹管受外压作用，稳定性好。主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力。直管外压旁通式压力平衡型波纹补偿器采用双波纹管连动分流平衡腔结构设计，即在吸收或补偿管道的变形量时，其两只波纹管则分别呈拉（压）或压（拉）受压呈内压或外压状态，改变了波纹管受力状况，使之趋于更为合理，从而平衡（消除）了介质内压在管道盲端变截面或弯头处对管道的端固定支架所产生的附加侧向推力，释放了管道和固定支架的内应力，延长了管道的使用寿命，大大缩减了固定支架的体积，导向装置则大大地提高了波纹管补偿器的补偿能力。保证管道的安全运行。

【产品别名】：旁通波纹补偿器压力平衡波纹补偿器
【产品压力】：0.6-2.5MPa
【产品规格】：【DN32mm-DN4000mm】
【产品】：
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 旁通压力平衡式波纹管补偿器被广泛应用到冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损。由两个相同的波纹管及端环、封头、外管等结构组成，主要由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成，主要用于吸收轴向位移并能平衡波纹管压力推力的膨胀节.旁通压力平衡式波纹膨胀节体积小、成本低、导向性好，稳定性好。主要用于吸收轴向位移并能平衡波纹管的压力推力，内压推力载荷由自身构件平衡、承受，用于推力较小的场合。主要用于不需设置固定支架的场合，能有效保护设备和管线不变形。

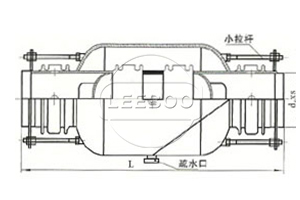

示意图

技术参数

公称直径Nominal iameter DNmm	波数Sum of wave n	压力等级Pressyre grade Mpa		径向外型很大尺寸Max radial size mm	压力对应的产品长度Pressure and related Length Lmm
		0.6	1.0		接管J型Connection tube J		法兰F型Flange F
		轴向补偿量Axial compensation mm 轴向刚度Axial Stiffness N/mm			0.6Mpa	1.0Mpa	0.6Mpa	0.1Mpa
100	16	77/212	61/444	230	1114	1106	1124	1116
100	32	154/106	122/222	230	1577	1561	1587	1571
125	16	80/241	61/519	280	1175	1166	1185	1176
125	32	160/121	122/260	280	1640	1621	1650	1631
150	16	80/274	60/599	325	1215	1205	1225	1215
150	32	160/137	120/300	325	1680	1660	1690	1670
200	16	122/424	100/696	426	1576	1565	1600	1585
200	32	244/212	200/348	426	2222	2200	2246	2220
250	16	120/494	97/843	529	1670	1658	1694	1687
250	32	240/247	194/422	529	2310	2287	2334	2307
300	16	154/439	126/719	630	1915	1900	1940	1924
300	32	308/220	252/360	630	2668	2640	2696	2664
350	16	153/491	123/815	670	2010	1996	2034	2020
350	32	306/246	246/408	670	2763	2733	2787	2757
400	16	151/543	121/908	720	2128	2114	2152	2168
400	32	302/272	242/454	720	2885	2855	2910	2880
450	16	149/598	119/1006	820	2174	2160	2200	2184
450	32	298/229	238/503	820	2925	2895	2950	2910
500	16	146/654	116/1104	920	2270	2254	2294	2278
500	32	292/327	232/552	920	3018	2988	3042	3012
600	16	168/734	167/1330	1120	3010	3008	3034	3032
600	32	336/367	334/665	1120	4178	4177	4200	4200
700	12	166/1067	167/1911	1220	3272	3274	3300	3300
700	24	332/534	334/956	1220	4516	4517	4540	4540
800	12	163/1173	166/2071	1320	3452	3453	3476	3477
800	24	326/587	332/1036	1320	4693	4696	4717	4720
900	12	160/1286	164/2232	1520	3660	3662	1684	3868
900	24	320/643	328/1116	1520	4930	5147	4954	5170
1000	12	199/959	197/2483	1620	3870	3864	3894	3890
1000	24	398/480	374/1242	1620	5159	5147	5183	5170
1100	12	196/1035	185/2679	1720	4028	4022	4062	4062
1100	24	392/518	370/1340	1720	5316	5303	5340	5330
1200	12	194/1111	186/2877	1920	4188	4182	4212	4206
1200	24	388/556	366/1439	1920	5474	5463	5500	5487

产品案例: 南通崇海水厂已经与巩义鑫利签订补偿器购货协议

让江海儿女共饮长江水的目标实现后，南通市区供水量突飞猛长，新建的崇海水厂一期从建成之日起就是满负荷运转，为确保区域供水量足质优，崇海水厂二期已进场施工。
眼前在建的是库容5万方的清水池，用于临时储存制好的水，再转供至各县区。池底的面积相当于36个篮球场大小，总计要用1.6万立方混凝土和2000多吨钢材。为了抓紧工期，目前工地上挖掘机取土和池底混凝土浇筑都是同步施工。
清水池竣工后，沙滤池、沉淀池等深度处理项目都将陆续开工。整个二期工程概算投资4.3亿元，供水规模40万吨，预计今年年底竣工验收。
巩义鑫利此次向南通崇海水厂提供的补偿器产品能够有效的提高管线运行的稳定性，并且在一定程度上延长管道线路的使用寿命。旁通压力平衡式波纹膨胀节体积小、成本低、导向性好，稳定性好。主要用于吸收轴向位移并能平衡波纹管的压力推力，内压推力载荷由自身构件平衡、承受，用于推力较小的场合。主要用于不需设置固定支架的场合，能有效保护设备和管线不变形。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
