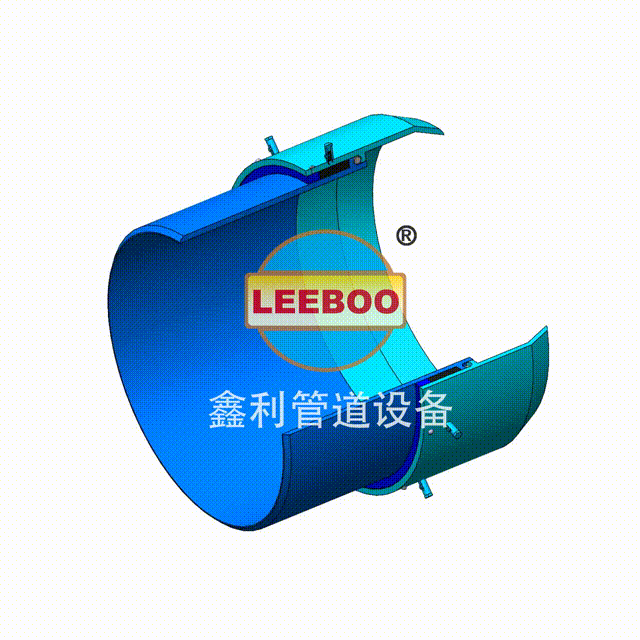

注填式旋转补偿器

注填式旋转补偿器的内套筒与管道连接，采用高性能自压式动密封的原理与结构，它可以随着管道的伸缩在外壳内进行自由滑动，对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

【产品规格】：【DN32mm-DN4000mm】
【产品压力】：0.6-2.5MPa
【产品】：
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【工作温度】：-40度至80度
【产品颜色】：蓝色，可根据客户要求调色.

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 注填式旋转补偿器，它由旋转筒、压盖法兰、弹簧、紧固法兰、导向滑圈、填料、挡环、限位环、外套管、变径管、螺杆、螺母构成。紧固法兰、弹簧、压盖法兰与外套管法兰之间用螺栓把紧，它们与旋转筒之间分别用导向滑圈进行径向旋转以便有利于旋转筒的转动。

原理：注填式旋转补偿器旋转筒在旋转补偿器中的作用是借其旋转来吸收热力管道的热位移，以起到热补偿的作用。因此旋转筒结构是否合理是至关重要的。结构：注填式旋转补偿器，它由旋转筒、压盖法兰、弹簧、紧固法兰、导向滑圈、填料、挡环、限位环、外套管、变径管、螺杆、螺母构成。紧固法兰、弹簧、压盖法兰与外套管法兰之间用螺栓把紧，它们与旋转筒之间分别用导向滑圈进行径向旋转以便有利于旋转筒的转动。

示意图

技术参数

产品案例

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
