D型大挠度松套补偿接头

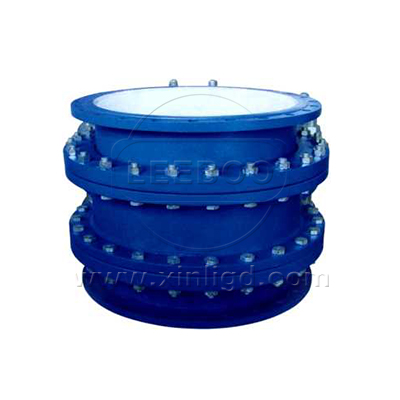

D型大挠度松套补偿接头是在吸收国外的好技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，用于吸收轴向位移和挠度为6°～7°的角位移的管道松套连接的装置。适用于工况恶劣、地形复杂场合的管线。

【产品别名】：大挠度松套补偿接头
【产品规格】：【DN100mm-DN3200mm】
【产品压力】：0.6-1.6MPa
【产品】：
【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【产品材质】：碳钢，不锈钢

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 它采用独特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，用于吸收轴向位移和挠度为6°～7°的角位移的管道松套连接的装置。适用于工况恶劣、地形复杂场合的管线。D型大挠度松套补偿接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能很大的方便阀门管道的安装与拆卸。具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。给长距离管路因温差伸缩起到了很好的调节作用。

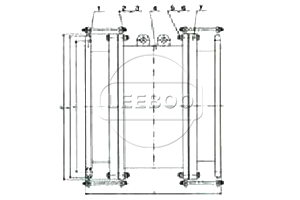

示意图

技术参数

序号Item	名称Name	数量Quality	材料Material
1	短管法兰short pipe flange	2	Q235、20、不锈钢 Q235、20、stainless steel
2	固定螺柱fixed bolt	-	Q235
3	固定螺母fixed nut	-	Q235
4	压盖gland	2	Q235、20、不锈钢 Q235、20、stainless steel
5	滑动管sliding tube	1	Q235、20、不锈钢 Q235、20、stainless steel
6	螺栓bolts	1	Q235、35、不锈钢 Q235、35、stainless steel
7	螺母nut	-	Q235、35、不锈钢 Q235、35、stainless steel
8	限位块limit block	2	Q235、20
9	挡圈ring	2	Q235、20
10	密封圈gasket	2	NBRFPMNBR

公称尺寸Nominal size DN	管子外径 Dw	可挠量Deflection-length(°)	伸缩量Compensation-length mm	L	D1	法兰连接尺寸Flange connecting dimension
						0.6Mpa			1.0Mpa			1.6Mpa
						D	K	n-do	D	K	n-do	D	K	n-do
100	114	7	±60	520	305	210	170	4-φ18	220	180	8-φ18	220	180	8-φ18
125	140				330	240	200	8-φ18	250	210	8-φ18	250	210	8-φ18
150	168				360	265	225		285	240	8-φ22	285	240	8-φ22
200	219			560	415	320	280		340	295	8-φ22	340	295	12-φ22
250	273			560	465	375	335		395	340	12-φ22	405	355	12-φ26
300	325			605	530	440	395	12-φ22	445	400	12-φ22	460	410	12-φ26
350	377			605	580	490	445	12-φ22	505	460	16-φ22	520	470	16-φ26
400	426			660	645	540	495	16-φ22	565	515	16-φ26	580	525	16-φ30
450	480			660	700	585	550	16-φ22	615	565	20-φ26	640	585	20-φ30
500	530			670	750	645	600	20-φ22	670	620	20-φ26	715	650	20-φ33
600	630			720	870	755	705	20-φ26	780	725	20-φ30	840	770	20-φ36
700	720	6.5	±65	750	960	860	810	24-φ26	895	840	24-φ30	910	840	24-φ36
800	820			810	1085	975	920	24-φ30	1015	950	24-φ33	1025	950	24-φ39
900	920			855	1185	1075	1020	24-φ30	1115	1050	28-φ33	1125	1050	28-φ39
1000	1020			950	1305	1175	1120	28-φ30	1230	1160	28-φ36	1255	1170	28-φ42
1200	1220			1000	1505	1405	1340	32-φ33	1455	1380	32-φ39	1485	1390	32- φ48
1400	1420			1050	1715	1630	1560	36-φ36	1675	1590	36-φ42	1685	1590	36-φ48
1600	1620			1140	1930	1830	1760	40-φ36	1915	1820	40-φ48	1930	1820	40-φ56
1800	1820	6	±75	1200	2150	2045	1970	44-φ39	2115	2020	44-φ48	2130	2020	44-φ56
2000	2020			1250	2370	2265	2180	48-φ42	2325	2230	48-φ48	2345	2230	48-φ62
2200	2220			1300	2570	2475	2390	52-φ42	2550	2440	52-φ56	-	-	-
2400	2420			1420	2820	2685	2600	56-φ42	2760	2650	56-φ56	-	-	-
2600	2620			1450	3020	2905	2810	60-φ48	2960	2850	60-φ56	-	-	-
2800	2820			1500	3230	3115	3020	64-φ48	3180	3070	64-φ56	-	-	-
3000	3020			1600	3440	3315	3220	68-φ48	3405	3290	68-φ62	-	-	-
3200	3220			1780	3685	3525	3430	72-φ48	-	-	-	-	-	-
3400	3420			1820	3880	3735	3640	76-φ48
3600	3620			1850	4080	3970	3860	80-φ56

产品案例: 西电东送滇西北直流工程采用鑫利大挠度松套补偿接头

记者从南方电网获悉：西电东送主网架海拔很高、线路很长大通道滇西北送电广东800千伏特高压直流工程近日正式开工建设。工程西起云南省大理州剑川县，东至广东省深圳市宝安区，线路全长1959公里，总投资约222亿元，是南方电网目前很长的输电工程，也是西电东送首条落点深圳的特高压直流线路。
巩义鑫利D型大挠度松套补偿接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能很大的方便阀门管道的安装与拆卸。具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。给长距离管路因温差伸缩起到了很好的调节作用。
云南新松站是目前世界上海拔很高（2350米）的800千伏特高压换流站。工程计划于2017年具备送电能力，建成后每年可向广东输送电量约200亿千瓦时，相当于深圳全年用电量的1/4。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
