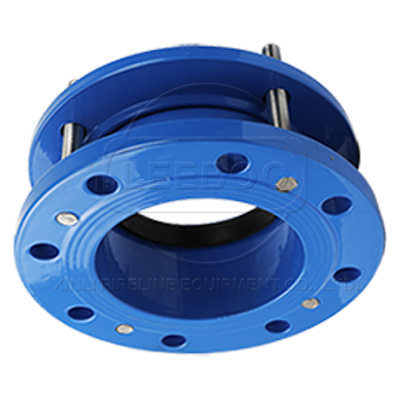

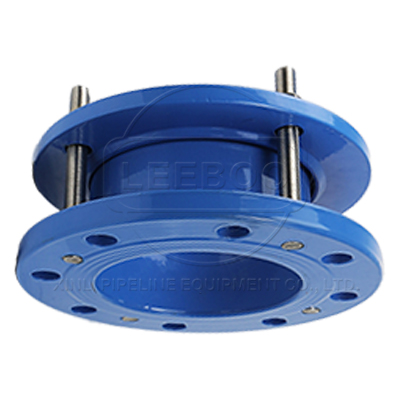

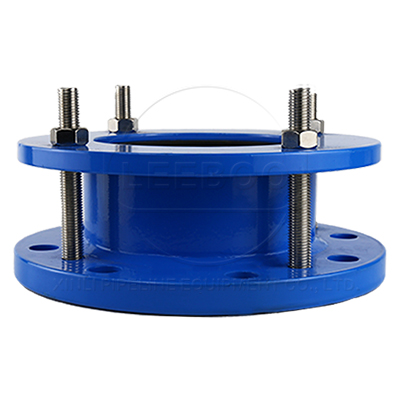

VSSJA(AF)法兰式松套伸缩接头

VSSJA(AF)型法兰式松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成。它采用和压盖松套伸缩接头相同的密封原理，连接方式一端为法兰连接，另一端为承插连接，适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移，从而保护阀门等设备。

【产品别名】：法兰式松套伸缩接头、法兰松套补偿接头
【产品规格】：【DN65mm-DN4000mm】
【产品压力】：0.25-1.0MPa
【产品】：
【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【产品材质】：碳钢，不锈钢

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 它采用和压盖松套伸缩接头相同的密封原理，连接方式一端为法兰连接，另一端为承插连接，适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移，从而保护阀门等设备。 VSSJA(AF)型法兰式松套伸缩接头能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接，能够大大降低管道线路的振动和噪音的影响。保证管道的安稳运行。并且上海骆盈生产的法兰松套伸缩接头其材质的选择一向是非常严格的，确保产品的质量。

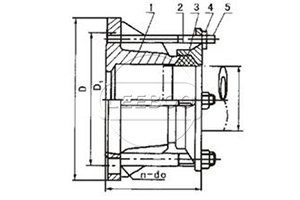

示意图

技术参数

序号No.	名称Name	数量Quantity	材料Material
1	本体Body	1	QT400-15、Q235A 、ZG230-450 、1Cr13 20
2	压盖Cover	1	QT400-15 、Q235A 、20、 ZG230-450 、1Cr13
3	密封圈Gasket	2	NBR、 CR 、FPM、 NR
4	螺柱Bolt	n	Q235A 、25 、1Cr18Ni9Ti
5	螺母Nut	n	Q235A 、20 、1Cr18Ni9Ti

公称直径Nominal Diameter DN	管子外径External diameter of pipe DW	长度Length		法兰连接尺寸Flange connecting dimension
		长度Length		0.25Mpa			0.6Mpa			1.0Mpa
		L1	L	D	D1	n-do	D	D1	n-do	D	D1	n-do
65	76	105	118	160	130	4-14	160	130	4-14	185	145	4-18
80	89		118	190	150	4-18	190	150	4-18	200	160	8-18
100	108		123	210	170		210	170		220	180
100	114			210	170		210	170		220	180
125	133			240	200	8-18	240	200	8-18	250	210
125	140			240	200		240	200		250	210
150	159			265	225		260	225		285	240	8-22
150	168			265	225		260	225		285	240
200	219			320	280		320	280		340	295
250	273		130	375	335	12-18	375	335	12-18	395	350	12-22
300	325	130	160	440	395	12-22	440	395	12-22	445	400	12-22
350	355			490	445		490	445		505	460
350	377			490	445		490	445		505	460
400	406			540	495	16-22	540	495	16-22	565	515	16-22
400	426			540	495	16-22	540	495	16-22	565	515	16-22
450	457			595	550	16-22	595	550	16-22	615	565	16-26
450	480			595	550	16-22	595	550	16-22	615	565	16-26
500	508			645	600	20-22	645	600	20-22	670	620	20-26
500	530			645	600	20-22	645	600	20-22	670	620	20-26
600	610			755	705	20-26	100	705	20-26	780	725	20-30
600	630			755	705	20-26	100	705	20-26	780	725	20-30
700	720			860	810	24-26	860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-30	975	920	24-30	1015	950	24-33
900	920			1075	1020	24-30	1075	1020	24-30	1115	1050	28-33
1000	1020			1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	1220			1375	1320	32-30	1405	1340	32-33	1455	1380	32-40
1400	1420		270	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	1620			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	1820			1990	1930	44-30	2045	1970	44-40	2115	2020	44-48
2000	2020			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48
2200	2220		275	2405	2340	52-33	2475	2390	52-42	2550	2440	52-56
2400	2420		275	2605	2540	56-33	2685	2600	56-42	2760	2650	60-56
2600	2620	240	300	2805	2740	60-33	2905	2810	60-48	2960	2850	60-56
2800	2820			3030	2960	64-36	3115	3020	64-48	3180	3070	64-56
3000	3020			3230	3160	68-36	3315	3220	68-48	3405	3290	68-62
3200	3220			3430	3360	72-36	3525	3430	72-48
3400	3420			3630	3560	76-36	3735	3640	76-48
3600	3620			3840	3770	80-36	3970	3860	80-56
3800	3820			4045	3970	80-39
4000	4020			4245	4170	84-39

产品案例: 霍山县大别山矿泉水项目

为利用好大别山区矿泉水资源，助力大别山革命老区振兴发展。近日，霍山县与徽熳集团成功签约。徽熳集团是一家集实业、贸易，现代化服务业，制造业与金融投资行业为一体的综合性集团公司。该项目计划总投资额约为11.5亿元人民币，用地500亩，年产30万吨以上饮用天然矿泉水。项目建成后，将加快大别山区矿泉水资源的深度开发利用，提高大别山区特别是霍山的知名度和美誉度。
作为大别山矿泉水项目的主要管道配件供应商，巩义鑫利将有信心把此项艰巨的任务顺利完成，确保整条管道线路的长久安稳的运行。如果您有相关方面的疑问和需求欢迎致电我们鑫利销售部。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
