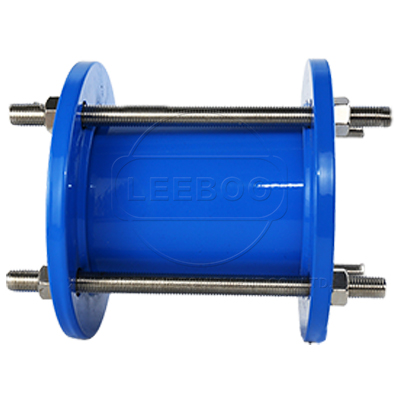

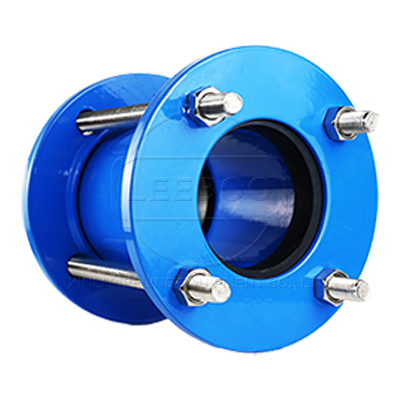

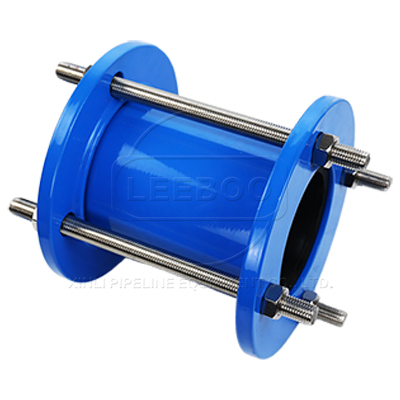

AY（SSJB）型压盖式松套伸缩接头该产品适用于两边与管道法兰连接、勿需焊接，结构合理，密封性能好，安装快速方便。压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头大伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头很大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头很大伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。 SSJB(AY)型压盖式松套伸缩接头优点：安装方便快捷、无需焊接。
能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接，能够大大降低管道线路的振动和噪音的影响。SSJB(AY)型压盖式松套伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

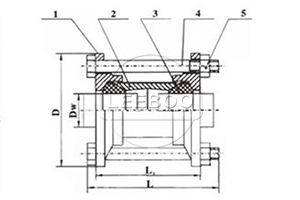

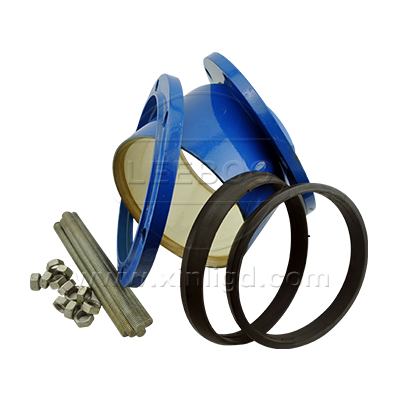

| 序号No. | 名称Name | 数量Quantity | 材料Material |
| 1 | 压盖Cover | 2 | QT400-15,Q235A,ZG230-450,1Cr13,20 |
| 2 | 套管Sleeve | 1 | Q235A,20,16Mn，1Cr8Ni9Ti |
| 3 | 密封圈Gasket | 2 |
NBR,CR,FPM,NR |
| 4 |
螺栓Bolt |
n | Q235A,35,1Cr8Ni9Ti |
| 5 | 螺母Nut | n | Q235A,20,1Cr8Ni9Ti |
|
公称通径 Nnminal Diameter DN |
管子外径 External diameter of pipe Dw |
外形尺寸Length | N-Th | |||
| 长度Length | D | 0.25-1.6MPa |
2.5-6.4MPa |
|||
| L1 | L | |||||
| 65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
| 80 | 89 | 165 | ||||
| 100 | 108 | 195 | ||||
| 114 | 195 | |||||
| 125 | 133 | 215 | ||||
| 140 | 225 | 4-M16 | ||||
| 150 | 159 | 220 | 245 | 4-M16 | 6-M16 | |
| 168 | 255 | |||||
| 200 | 219 | 310 | ||||
| 225 | 245 | |||||
| 250 | 273 | 223 | 375 | 6-M20 | 8-M20 | |
| 300 | 325 | 220 | 273 | 440 | ||
| 350 | 355 | 470 | 8-M20 |
10-M20 | ||
| 377 | 490 | |||||
| 400 | 406 | 520 | ||||
| 426 | 540 | 12-M20 | ||||
| 450 | 457 | 570 | 10-M20 | |||
| 480 | 590 | |||||
| 500 | 508 | 625 | ||||
| 530 | 645 | |||||
| 600 | 610 | 730 | ||||
| 630 | 750 | |||||
| 700 | 720 | 850 | 12-M20 | 14-M20 | ||
| 800 | 820 | 290 | 355 | 965 | 12-M24 | 16-M24 |
| 900 | 920 | 1065 | 14-M24 | 18-M24 | ||
| 1000 | 1020 | 1165 | ||||
| 1200 | 1220 | 1365 | 16-M24 | 20-M24 | ||
| 1400 | 1420 | 377 | 1590 | 18-M24 | 28-M27 | |
| 1500 | 1520 | 1690 | ||||
| 1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||
| 1800 | 1820 | 2000 | 22-M27 | 30-M30 | ||
| 2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||
| 2200 | 2220 | 400 | 2420 | 26-M30 | ||
| 2400 | 2420 | 2635 | 28-M30 | |||
| 2600 | 2620 | 400 | 2835 | 30-M30 | ||
| 2800 | 2820 | 3040 | 32-M33 | |||
| 3000 | 3020 | 3240 | 34-M33 | |||
| 3200 | 3220 | 3440 | 36-M33 | |||
| 3400 | 3420 | 450 |
3640 | 38-M33 | ||
| 3600 | 3620 | 3850 | 40-M36 | |||
| 3800 | 3820 | 4050 | 42-M36 | |||
| 4000 | 4020 | 4250 | 44-M36 | |||
压盖式伸缩接头：该产品适用于两边与管子插接、无需焊接，结构合理，密封，安装快速方便。Covering Sleeve: The way of using this product is to joint with the tube on both sides, no welding. It has a reasonable structure, and is sealed. it is very easy to install.
日前，由辽宁盘锦航空实业有限公司投资10.6亿元建设的年产30万吨重质油加工道路沥青及10万吨改性沥青联产项目落户科左中旗。该项目分三期建设，一期建设年产30万吨重质油加工道路沥青及10万吨改性沥青联产生产装置，二期建设年产20万吨燃料油生产及加氢生产装置，三期建设年产20万吨润滑油加氢生产装置。项目计划建设期限3年，全部建成达产后，年可实现销售收入8.8亿元，可安置300人就业。
此次双方主要是在管道配件领域进行的合作，巩义鑫利作为此项目的主要AY（SSJB）型压盖式松套伸缩接头供应商，将尽自己很大的努力供应压盖式松套伸缩接头，进行对于管道线路由于热应力的影响造成位移的补偿。
