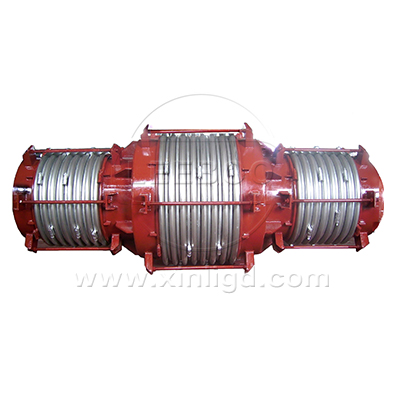

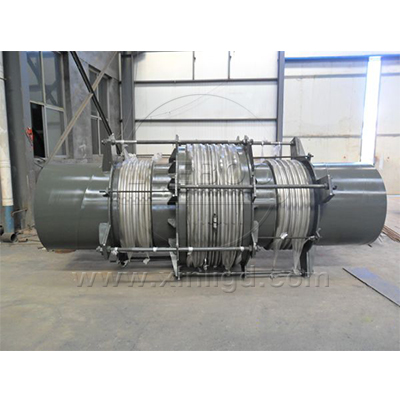

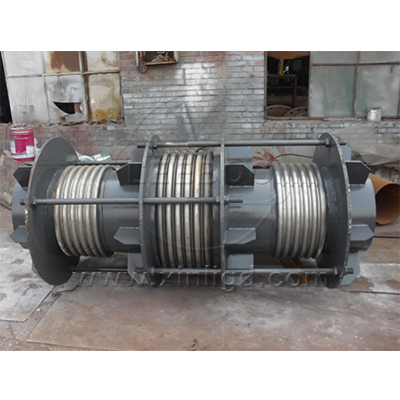

BZYP型直管压力平衡补偿器

BZYP型直管压力平衡波纹补偿器，它的结构是由工作波纹管、平衡波纹管、接管、端板及平衡拉杆组成，管道在使用过程中会产生比较大的内压推力，一般不直接与设备相连接需要通过一定的泄压手段才能相连。BZYP型直管压力平衡波纹补偿器的补偿系统中的轴向位移，内压推力自身平衡。

【产品别名】：直管平衡补偿器、压力平衡补偿器、平衡补偿器
【产品压力】：0.6-2.5MPa
【产品规格】：【DN32mm-DN4000mm】
【产品】：
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 直管压力平衡波纹补偿器能通过自身结构使内压产生的推力保持平衡，而不作用或很少作用于相连设备，且能保持本身的位移补偿功能。在组合电器中经常使用直管压力平衡波纹补偿器，它不仅能补偿设备连接中的轴向、径向位移还能平衡由波纹补偿器内压产生的推力，减少对连接设备或管道的影响。直管压力平衡波纹补偿器平衡内压产生推力的关键是平衡波纹管的有效面积必须是工作波纹管有效面积的两倍，这样工作波纹管内压引起的向外侧的轴向推力通过平衡拉杆被平衡波纹管因内压引起的相反方向的推力所抵消，而无轴向推力输出，管道或设备不再受力。直管压力平衡补偿器主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。该膨胀节为波纹管式结构，内由压力平衡波纹管和补偿波纹管组成，通过压力平衡波纹管平衡波纹补偿器压力，解除补偿器以及管道的自身推力。疲劳寿命[N]=1000次
连接方式：1、法兰连接式 2、接管连接式
该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力，因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
其从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。压力平衡型膨胀节能补偿管道系统中的轴向位移，内压推力自身平衡，本产品应用于不宜设置固定支架的高物位置管线中。

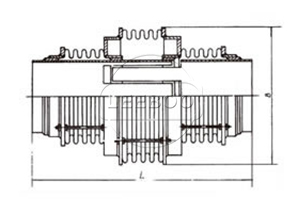

示意图

技术参数

公称通径 Nominal Diameter DNmm	总波数 Sum of wave n	n₁/2n₂n₁大管波数 Number of wave （big pipe）n₂小管波数 Number of wave （small pipe）	压力等级 Pressure grade Mpa		径向外型很大尺寸 Max radial size mm		压力对应的产品长度 Pressure and related length Lmm
			0.25	0.6	径向外型很大尺寸 Max radial size mm		接管J型 Connection tube J		法兰F型 Flange F
			轴向补偿量Axial compensation mm 轴向刚度Axial Stiffness N/mm		0.25Mpa	0.6Mpa	0.25Mpa	0.6Mpa	0.25Mpa	0.6Mpa
1100	12	4/8	102/1404	67/3880	2016	1986	2100	2440	2124	2464
	18	6/12	154/936	100/2990			2450	2750	2474	2774
	24	8/16	205/702	124/1940			2900	3110	2924	3134
1200	12	4/8	110/1246	60/5062	2170	2130	2100	2440	2124	2464
	18	6/12	165/831	89/3375			2450	2750	2427	2774
	24	8/16	220/623	120/2531			2900	3110	2924	3134
1300	12	4/8	116/1237	68/5475	2316	2266	2100	2450	2124	2474
	18	6/12	174/827	102/3650			2450	2840	2474	2864
	24	8/16	232/618	136/2736			2900	3230	2924	3254
1400	12	4/8	115/1295	68/5722	2430	2380	2100	2460	2124	2484
	18	6/12	172/863	102/3815			2450	2850	2474	2874
	24	8/16	230/647	136/2861			2900	3240	2924	3264
1500	12	4/8	105/1772	46/8595	2576	2530	2100	2460	2324	2484
	18	6/12	158/1182	69/5730			2450	2850	2724	2874
	24	8/16	211/886	92/4298			2900	3240		3264
1600	12	4/8	103/1852	72/4878	2740	2688	2300	2660	2324	2684
	18	6/12	154/1235	108/3252			2700	3060	2724	3084
	24	8/16		44/2439				3450		3474
1700	12	4/8	111/1881	71/6363	2920	2686	2300	2660	2324	2684
	18	6/12	166/1254	106/4242			2700	3060	2724	3084
	24	8/16		142/3181				3450		3474
1800	12	4/8	104/2168	70/6150	3040	2968	2300	2660	2324	2684
	18	6/12	156/1445	105/4100			2700	3060	2724	3084
	24	8/16		140/3075				3450		3474
1900	12	4/8	108/2190	90/4605	3180	3128	2300	2660	2324	3684
	18	6/12	160/1460	135/3070			2700	3060	2724	3084
	24	8/16		180/2302				3450		3474
2000	12	4/8	121/2022	79/7088	3340	3288	2450	2660	2427	2684
	18	6/12	182/1348	119/4725			2950	3060	2974	3084
	24	8/16		158/3544				3450		3474

产品案例: 巩义鑫利将向金昌韩家峡水库供应直管压力平衡波纹补偿器

近日，记者从金昌市水务局获悉，金昌市谋划申报近20年的水利重点项目韩家峡水库工程前期工作获得重大进展，日前已由金昌市发改委核准立项，并列入~第三批专项基金扶持贷款项目，将进入建设阶段。
金昌市是一个典型的资源型缺水城市，水资源总量不足，来水时空分布不均，干旱灾害时有发生。历届市委、市始终把破解水资源短缺瓶颈作为重中之重，于上世纪末就提出了新建水库、增加调蓄能力的构想。2001年，金昌市遭受50年罕见的旱灾，面对严峻旱情，市委、市启动水库建设论证工作，委托省水电勘测设计院先后在金昌市东大河、西大河、金川河开展选址工作，很终将坝址选定在金川河韩家峡，并报省上有关部门争取立项。经市委、市主要优异和市上有关部门多次向省上汇报，韩家峡水库项目引起了省上优异和有关部门的高度重视，该项目先后被列入《甘肃省水资源综合规划》《甘肃省十二五大型水库建设规划和中型水库建设规划》和《甘肃省小型水库建设规划》。2015年8月，省将小型水库核准建设权下放市后，市水务部门全力跟进，集中力量开展工作。同年9月项目顺利通过可研评审，之后由市发改委正式核准立项。
巩义鑫利直管压力平衡波纹补偿器能通过自身结构使内压产生的推力保持平衡，而不作用或很少作用于相连设备，且能保持本身的位移补偿功能。在组合电器中经常使用直管压力平衡波纹补偿器，它不仅能补偿设备连接中的轴向、径向位移还能平衡由波纹补偿器内压产生的推力，减少对连接设备或管道的影响。
据介绍，韩家峡水库位于金川峡水库下游4公里处，设计库容990万立方米，总投资4.2亿元，已先期下达资金5000万元。目前，金昌市水务局正按照水库项目建设审批程序，抓紧委托有关技术单位编制水土保持、环境影响、地质灾害等14个专项报告，计划今年一季度开工建设。该水库建成后，将极大改善金昌市现有水库调蓄能力不足、丰枯不能相济的现状，有效提升市区和河西堡镇工业和城市生活供水保障程度，缓解金昌市工农业生产用水矛盾。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
