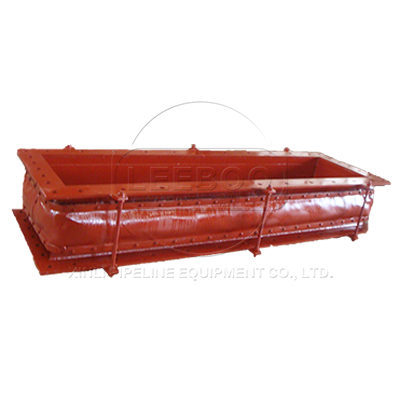

XB矩形风道纤维织物补偿器

XB矩形风道纤维织物补偿器是由橡胶和纤维织物复合材料、钢置法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减振、降噪、密封、耐介质，便于位移和安装。是环境保护领域中极为理想的减震、降噪、消除烟尘的管道件。

【产品别名】：矩形纤维织物补偿器、纤维织物补偿器、矩形纤维织物补偿器
【产品规格】：【DN500mm-DN2000mm】
【产品颜色】：蓝色，可根据客户要求调色.
【产品】：
【适用范围】：【排烟脱硫，除尘设备，空气加热，助流鼓风等设备】
【产品材质】：主体采用金属材质，主要材料是纤维织物

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点

补偿热膨胀： XB矩形风道纤维织物补偿器可以在较少的尺寸范围内提供较大的多维方向补偿。

补偿安装误差：由于管道连接中，系统误差在所难免，XB矩形风道纤维织物补偿器能较好地消除安装误差。

消音隔振：纤维织物，保温棉本身具有吸音、隔绝振动传递的功能，能有效地减少锅炉、风机等系统的噪音和振动。

无反推力：由于主体材料为纤维织物，无力的传递，用非金属膨胀节可简化设计。

耐高温耐腐蚀：使用的氟塑料，有机硅材料具有良好的耐高温行耐腐蚀等性能。

密封性能好：在各种介质作用下，具有良好的密封性。价格低廉：进口同类产品的1/2～1/3。安装维修方便。

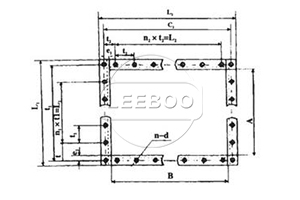

示意图

技术参数

矩形产品规格 Specification of Rectangular	管道外径 External Diameter of Pipe	A	B	1₁	K	C₁	C₂	t	t₁	t₂	t₃	1₁	k	n₁	n₂	c₁/c₂	d	螺栓孔数 No.of bolts n
700×500	700×500	702	502	792	592	760	560	95	95	95	90	570	3		4	29/29	14	28
700×700	700×700		702	792	792	760	760	95	95	95	95	570	570		6	29/29	14	32
700×800	700×800		802	814	914	774	874	112	110	109	110	550	654	5	6	36/36	18	30
800×800	800×800	802	802	914	914	874	874	110	109	109	110	654	654	6	6			32
800×1200	800×1200		1202		1314		1274			116	115		1044		9			38
800×1600	800×1600		1602		1714		1674			119	123		1428		12			44
900×400	900×400	902	402	992	492	960	60	96	96	92	92	768	276	8	3	29/29	14	30
900×700	900×700		702		814	974	774	124	121	110	112	726	550	6	5	36/36	18	30
900×1200	900×1200		1202		1314	974	1274	124	121	110	11	726	1044	6	9			38
1000×600	1000×600	1002	602	1114	714	1074	674	117	120	112	113	840	448	7	4			30
1000×700	1000×700		702		814		774			110	112		550		5			32
1000×800	1000×800		802		914		974			109	110		654		6			31
1000×1000	1000×1000		1002		1114		1074			120	117		840		7			36
1200×600	1200×600	1202	602	1314	714	1274	674	115	116	112	113	1041	448	9	4			34
1200×700	1200×700		702		814		774			110	112		550		5			36
1200×800	1200×800		802		914		874			115	116		654		6			38
1200×1000	1200×1000		1002		1114		1074			120	117		840		7			40
1200×1200	1200×1200		1202		1314		1274			116	115		1044		9			41
1400×700	1400×700	1402	702	1514	814	1474	774	110	114	110	112	1254	550	11	5			40
1400×800	1400×800		802		914		874			109	110		654		6			42
1400×900	1400×900		902		1014		974			121	124		726		6			42
1400×1000	1400×1000		1002		1114		1074			120	117		840		7			44
1400×1210	1400×1210		1202		1314		1274			116	115		1044		9			48
1500×800	1500×800	1502	802	1614	914	1574	874	116	122	109	110	1342	654		6			42
1500×900	1500×900		902		1014		974			121	124		726		6			42
1500×1000	1500×1000		1002		114		1074			120	117		840		7			44
1500×1200	1500×1200		1202		1314		1274			116	115		10		9			48
1600×1000	1600×1000	1602	1002	1714	114	1674	1074	117	120	120	117	1440	840	12	7	36/36	18	46
1600×1200	1600×1200		1202	1714	1314	1674	1274	117	120	116	115	1440	1044	12	9	36/36	18	50
1600×1400	1600×1400		1402	1728	1528	1678	1478	139	140	134	136	1400	1206	10	9	38/38	22	46
1600×1600	1600×1600		1602	1728	1728	1678	1678	139	140	140	139	1400	1400	10	10	38/38	22	48
1800×900	1800×900	1802	902	1914	1014	1874	974	118	117	121	124	1638	726	14	6	36/36	18	48
1800×1000	1800×1000		1002	1914	1114	1874	1074	118	117	120	117	1638	840	14	7			50
1800×1200	1800×1200		1202	1928	1328	1878	1278	135	134	142	142	1638	9914	12	7			46
1800×1400	1800×1400		1402		528		1478			134	136		1026		9			50
1800×1800	1800×1800		1802		1928		1878			134	135		1608		12			56
2000×1000	2000×1000		1004		1130		1080			135	135		810		6			46

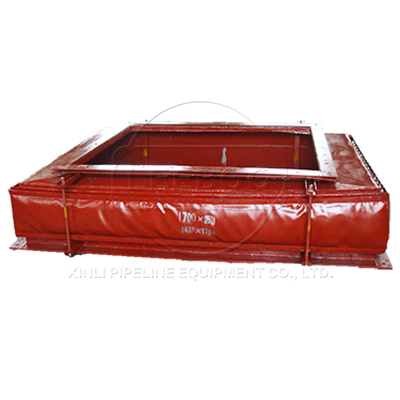

产品案例: 巩义鑫利向三峡集团供应矩形风道纤维织物补偿器

记者25日从中国长江三峡集团公司获悉，三峡集团成功签约总装机容量45万千瓦的几内亚苏阿皮蒂水电站项目。
据三峡集团介绍，苏阿皮蒂水电站是几内亚孔库雷河梯级开发的第2级水电站，距离几内亚首都科纳克里约135公里。这个电站正常蓄水位210米，总装机容量45万千瓦。建成后，不仅能满足几内亚国内的电力需求，多余电能还将输送至冈比亚、塞内加尔等周边~。
1月20日，三峡集团与几内亚~有关部门正式签署了苏阿皮蒂水电站项目总承包合同，合同金额13.8亿美元，合同工期58个月。这也是继凯乐塔水电站之后，三峡集团在几内亚签署的第二个大型水电站项目。
巩义鑫利生产的XB矩形风道纤维织物补偿器是由橡胶和纤维织物复合材料、钢置法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减振、降噪、密封、耐介质，便于位移和安装。是环境保护领域中极为理想的减震、降噪、消除烟尘的管道件。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
