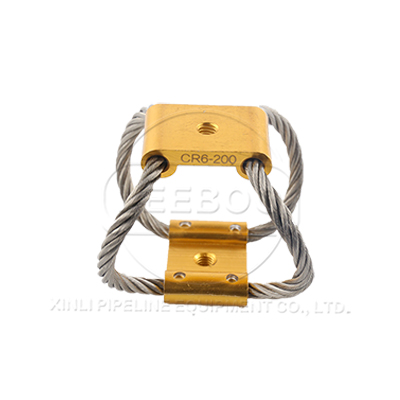

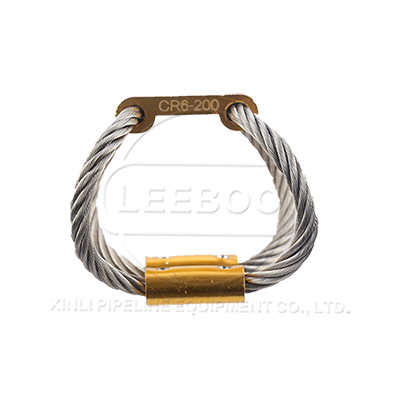

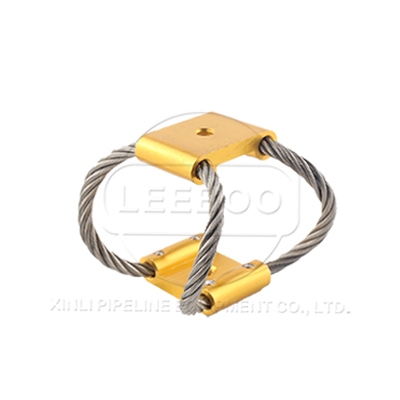

CR型钢丝绳减振器
鑫利管道菜单

CR型钢丝绳减振器

钢丝绳隔振器是由钢丝绳绕成螺旋状并固定在沿螺母布置的两块金属板之间制作而成的。它是一种具有非线性特性和干摩擦阻尼的新型隔振器，采用多股钢丝按一定方向缠绕而成的钢丝绳作为弹性元件，具有明显的迟滞特性，其能量耗散来源于钢丝间
的摩擦、挤压、滑移。
  • 【产品别名】：CR型钢丝绳减震器
  • 【载荷】：0.05-14.2kg
  • 【适用范围】：适用于车载船载、机柜机箱、摄影无人机设备等
  • 【产品材质】：304不锈钢钢丝绳 铝夹板
  • 【产品品牌】：鑫利
  • 【产品】：
  • 【减震等级】：A级2
咨询厂家 在线留言

产品特点

CR型钢丝绳减震器的钢丝采用不锈钢,采用减震降噪的工作原理,从而实现设备的稳定运行。钢丝绳采用304不锈钢材质(316L不锈钢与6061硬质铝可选),耐高温,抗腐蚀性能好,抗老化。
钢丝绳减振器六个自由度均具有较好的隔振缓冲效果,安装可选压缩、45°压缩/横滚、固定剪切、固定横滚(可提供各个方向载荷变形曲线)



示意图

             CR1、CR2、CR3型钢丝绳减振器

CR4、CR5、CR6型钢丝绳减振器


技术参数

型号 W（mm） H（mm） M（mm） 竖向荷载（Kg） 45°荷载（Kg） 侧挂（Kg）
CR1-100 19 17 M3 0.33 0.16 0.11
CR1-200 20 19 0.24 0.11 0.09
CR1-300 23 23 0.18 0.076 0.07
CR1-400 26 26 0.13 0.05 0.05
CR2-100 20 16 M3 1.2 0.58 0.56
CR2-200 21 19 0.93 0.49 0.4
CR2-300 24 23 0.67 0.33 0.29
CR2-400 27 27 0.49 0.22 0.2
CR3-100 22 19 M3 2.9 1.2 1.2
CR3-200 24 23 2.2 1.0 0.85
CR3-300 27 27 1.8 0.67 0.62
CR3-400 30 33 1.1 0.44 0.44
CR4-100 47 42 M6 2.4 1.1 0.85
CR4-200 54 53 2.4 0.67

0.7
CR4-300 59 60 1.3 0.53 0.53
CR4-400 68 75 0.67 0.36 0.33
CR5-100 48 41 M6 8 2.4 12
CR5-200 54 53 3.8 1.3 1.3
CR5-300 59 60 2.7 1.1 1.1
CR5-400 67 76 1.6 0.67 0.7
CR6-100 54 47 M6 14.2 4 4
CR6-200 59 55 9.3 3.3 3
CR6-300 64 64 6.7 2.2 2.2
CR6-400 73 79 3.6 1.3 1.6

产品案例

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

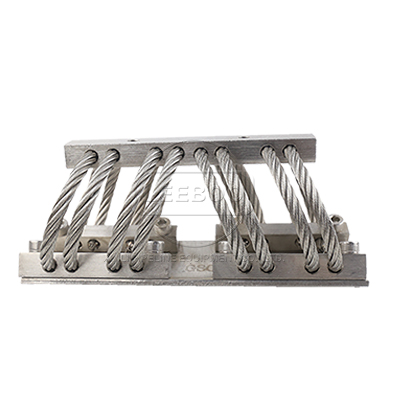

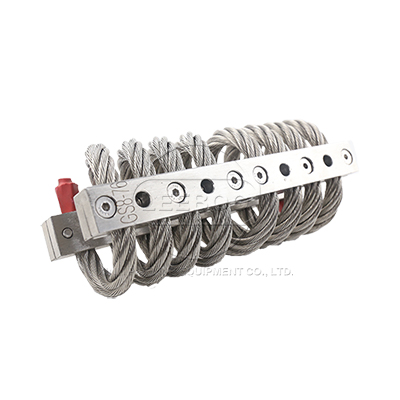

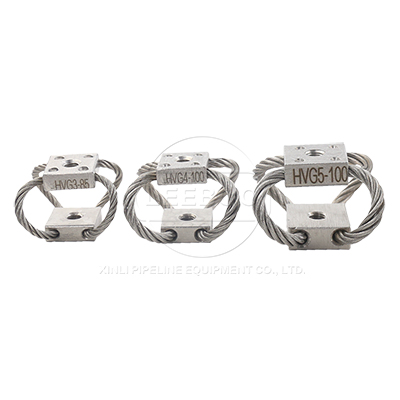

相关产品
