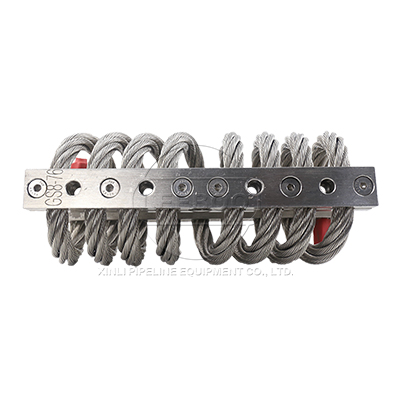

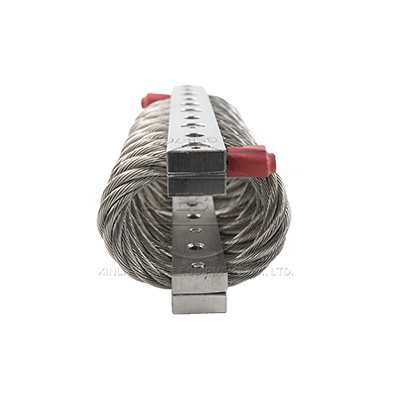

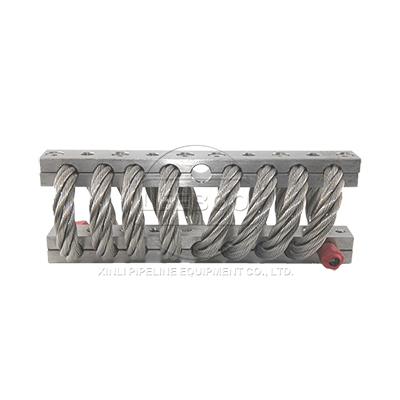

GS型钢丝绳减震器

GS型锈钢丝绳隔振器，是我厂很早研制开发的不锈钢钢丝绳隔振器产品，也是十几年来各行业使用很广泛的隔振抗冲击产品，其阻尼大、放大倍率低，固有频率低、抗冲击能力强、且耐高温、抗腐蚀能力强、使用安装方便，深受广大用户欢迎。广泛应用于船舶、航空、航天、车载、电子、机械等行业，使各种设备在振动、冲击、降噪的控制上达到标准。

【产品规格】：【GS810-GS817】
【载荷】：1.4-2000kg
【产品】：
【适用范围】：船舶、航空航天、车载、电子、机械
【工作温度】：-75－+175 极限+370℃；

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: GS型钢丝绳减震器的钢丝采用不锈钢,采用减震降噪的工作原理,从而实现设备的稳定运行。钢丝绳采用304不锈钢材质(316L不锈钢与6061硬质铝可选),耐高温,抗腐蚀性能好,抗老化。

示意图: GS1、GS2、GS3、GS4 对称式（压制）

GS0、GS5、GS6 反对称式（压制）


GS7至GS11 反对称式（GS7压制、GS8、GS9、GS10、GS11夹板）

技术参数

型号	垂直很大静态载荷（N）	45°很大静态载荷（N）	外形尺寸(mm)
型号	垂直很大静态载荷（N）	45°很大静态载荷（N）	L	A	B	H	W	M
GS0-18	47	22	80	68		18	25	5
GS0-20	36	18				20	28	5
GS0-25	31	16				25	30	5
GS0-28	27	13				28	33	5
GS0-30	22	13				30	36	5
GS0-33	20	11				33	38	5
GS1-23	85	62	112	100		23	28	6
GS1-25	76	53				25	31	6
GS1-28	62	44				28	33	6
GS1-33	44	36				33	38	6
GS1-36	40	31				36	41	6
GS1-38	40	27				38	43	6
GS2-28	213	149	127	114		28	36	6
GS2-31	194	138				31	38	6
GS2-33	166	118				33	41	6
GS2-36	156	111				36	43	6
GS2-38	142	102				38	46	6
GS2-41	133	94				41	48	6
GS3-28	440	330	127	114		28	37	8
GS3-31	364	254				31	40	8
GS3-33	309	218				33	42	8
GS3-36	290	197				36	45	8
GS3-38	257	182				38	47	8
GS3-41	230	125				41	50	8
GS4-31	734	534	127	114		31	36	8
GS4-33	712	512				33	38	8
GS4-36	601	432				36	41	8
GS4-38	578	409				38	43	8
GS4-41	512	373				41	46	8
GS4-43	489	350				43	48	8
GS5-48	778	556	146	131		48	56	8
GS5-54	667	467				54	64	8
GS5-59	556	390				59	71	8
GS5-62	445	321				62	80	8
GS5-65	386	273				65	89	8
GS5-66	351	248				66	95	8
GS5-69	325	229				69	100	8
GS5-83	297	209				83	108	8
GS6-55	1740	1310	146	131		55	60	8
GS6-61	1370	1030				61	67	8
GS6-65	1060	840				65	74	8
GS6-69	825	618				69	83	8
GS6-71	637	478				71	92	8
GS6-73	564	423				73	99	8
GS6-75	499	374				75	104	8
GS6-89	460	253				89	111	8
GS7-71	1468	1179	216	166	71	71	84	8
GS7-74	1357	1090				74	89	8
GS7-76	1068	890				76	105	8
GS7-83	979	823				83	108	8
GS7-89	934	778				89	108	8
GS7-105	534	467				105	121	8
GS7-108	423	373				108	140	8
GS8-76	3650	2580	216	156	66.5	76	92	8
GS8-83	3047	2157				83	102	8
GS8-89	2869	2046				89	105	8
GS8-95	2313	1624				95	121	8
GS8-108	1957	1401				108	133	8
GS8-124	1735	1223				124	144	8
GS8-137	1512	1068				137	156	8
GS8-155	1201	823				155	180	8
GS9-89	6450	4537	267	191	82	89	102	10
GS9-99	5471	3981				99	112	10
GS9-102	5071	3581				102	121	10
GS9-109	4204	2980				109	135	10
GS9-119	3514	2491				119	152	10
GS9-127	3180	2246				127	165	10
GS9-135	2802	1979				135	178	10
GS10-133	12280	8720	368	267	114	133	140	12
GS10-152	9430	6670				152	165	12
GS10-159	8450	6010				159	178	12
GS10-191	6540	4450				191	210	12
GS10-216	5430	3250				216	235	12
GS10-216	3740	2110				216	286	12
GS11-178	16860	11970	521	378	162	178	216	18
GS11-216	14500	9880				216	241	18
GS11-235	12770	7960				235	260	18

产品案例

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
