如何确定波纹膨胀节的规格型号？(图文)

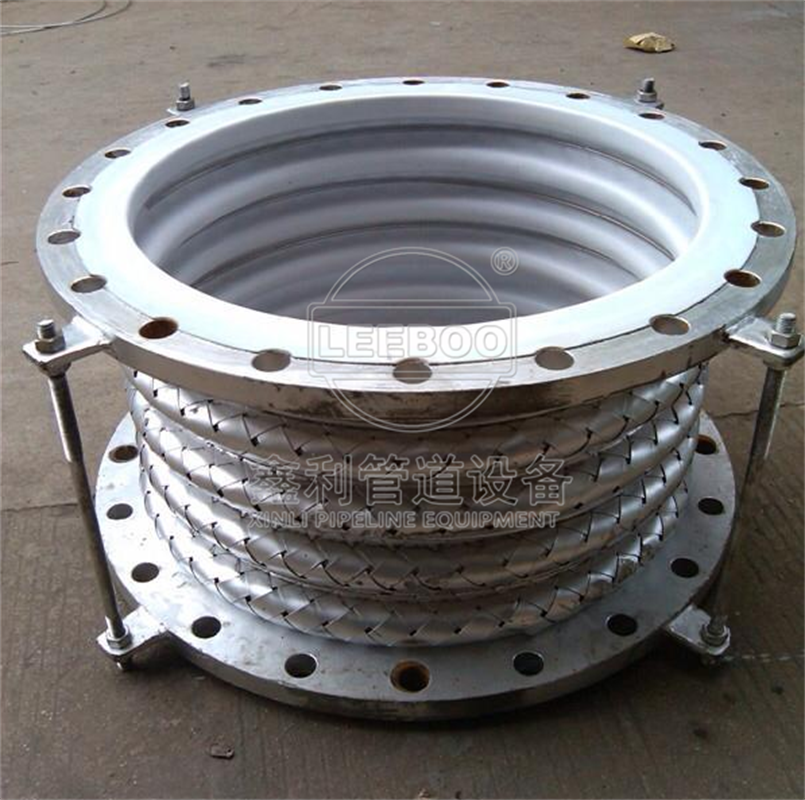

       选择波纹管膨胀节首先考虑补偿器是安装在什么样的管道上，安装形式是直管段，z形管段还是L形管段，以便确定管段补偿的形式，从而确定应选择轴向型，横向型还是角向型补偿器。通常，直管段采用轴向式膨胀节; L形管部分选择由角型组成的复式铰链型或角型膨胀节;z形管段采用大杆型或万向横向膨胀节。

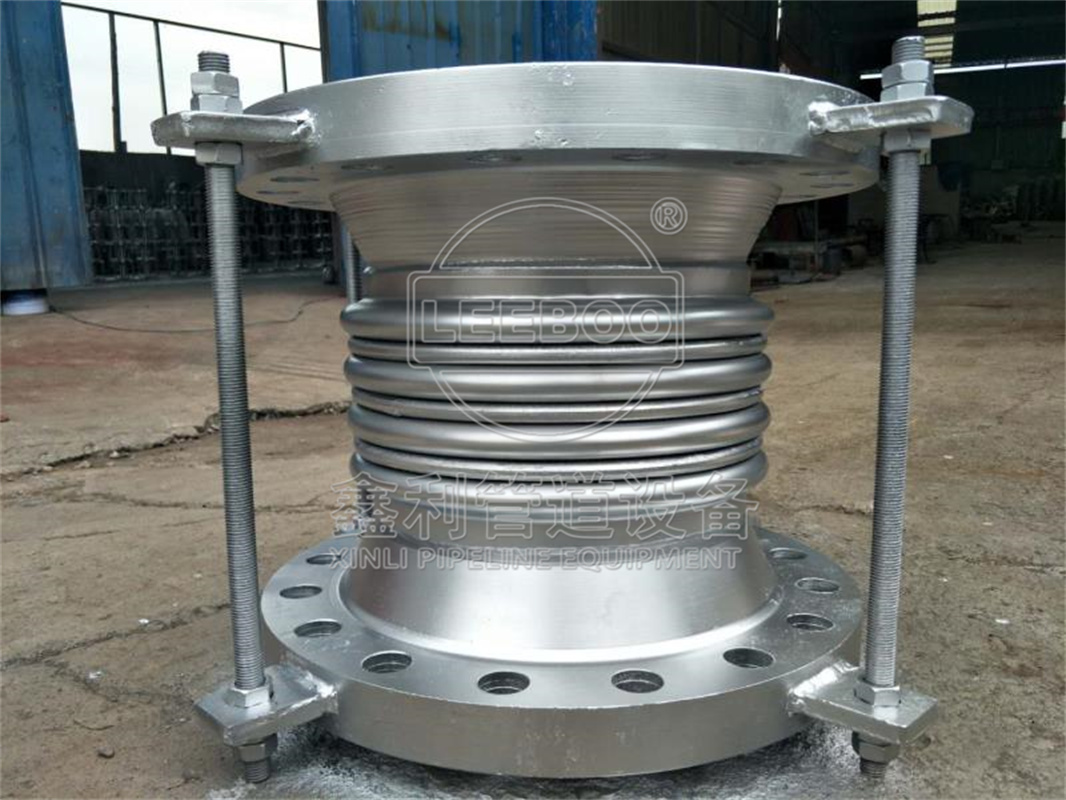

       然而，在城市管网中，大多数管段是直段。因此，大多数城市管网采用轴式波纹管膨胀节。轴向波纹管膨胀节一般不能用于横向位移补偿，但可用于弯曲量小的管道的线性位移补偿。在这种情况下，应避免在弯曲处使用膨胀节，很好在转弯处设置固定支架。

      在管网中，如果L形管段和Z形管段进一步细化和分解，它也可以变成多个直管段，并且只能选择轴向型补偿器。整个管道分为直管段。虽然这种设计可以解决管道的补偿问题，也不是一个错误的设计，但它不是很好和很合理的设计。将L形管段和Z形管段分解成直管段需要通过添加固定支架进行分段，并且每个管段由轴向型补偿器补偿，使得支架的数量和膨胀节增加，施工成本增加。因此，横向型波纹膨胀节广泛用于L形管部分和Z形管部分。另外，由于横向膨胀节具有较大的补偿量，在弯管线（L形管段和Z形管段）中，经常使用横向型波纹管膨胀节代替多个轴向型波纹管膨胀节。

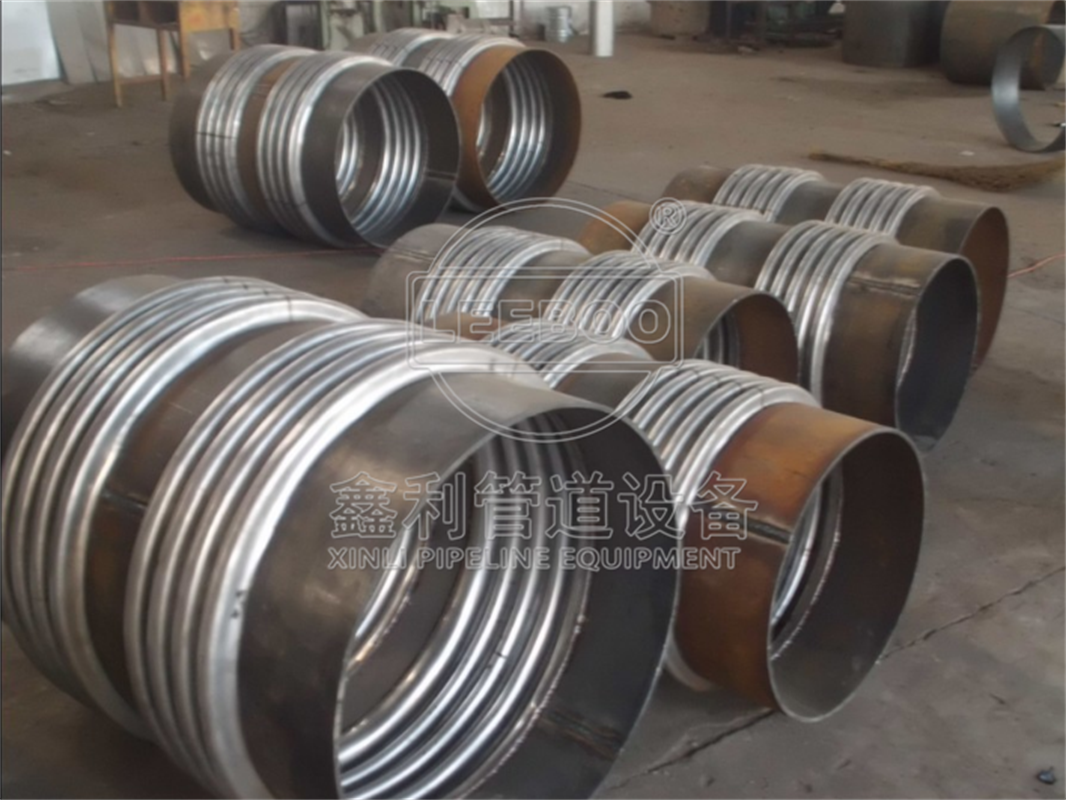

       确定膨胀节型号后，应根据实际使用情况确定膨胀节的补偿量。波纹管膨胀节的额定补偿量根据管段的位移量确定。在确定时，有时需要考虑容器和连接到管道的安装支架的位移。波纹管膨胀节的额定补偿量应该是真实的，不要考虑过大的安全系数。否则，膨胀接头具有很大的柔韧性，并且膨胀接头的稳定性变差。在实际应用中，膨胀节不稳定引起的事故远大于疲劳损伤。

       对于典型的直管段，轴向位移，张力或压缩随着其温度的升高或降低而发生。具体补偿量按以下公式计算：△L=a·L·(Tmax一Tmin)

      其中ΔL是补偿量， a是管道的热膨胀系数; L是直管段的长度; Tmax-Tmin是温差。

      通常，产品制造商将由产品产生的金属波纹管膨胀接头的标称压力分成在300℃的特定温度下的一系列压力水平，例如0.1MPa，0.25MPa，0.6MPa，1.0MPa ，l.6 MPa，2.5 MPa等，可根据设计的很大工作压力进行选择，很大工作压力略小于公称压力，以确保安全。
