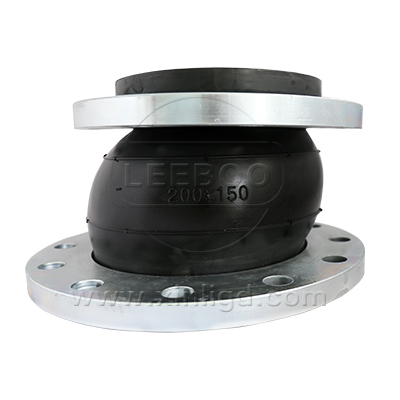

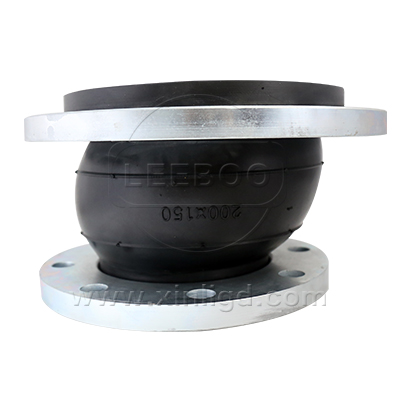

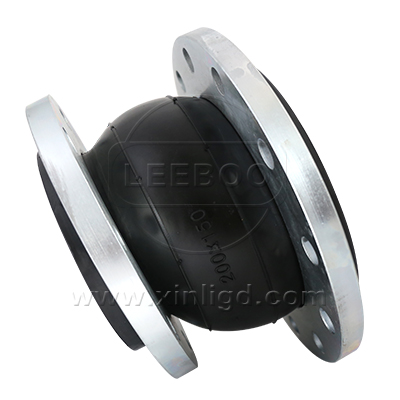

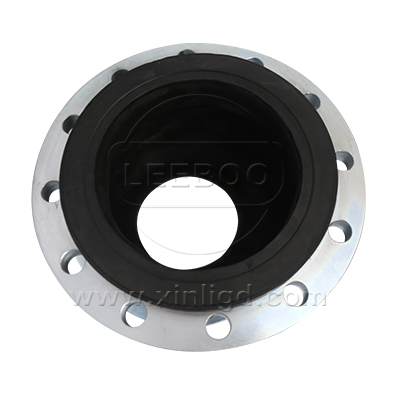

KYP 偏心异径橡胶接头

KYP偏心异径橡胶接头是在KXT橡胶接头的基础上改良的，可解决金属管道连接时不同口径、管道不同心的问题。偏心异径橡胶接头可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、并和金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、降低噪音效果好、安装方便等特点。

偏心异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。通用类：适用于输送温度为-20~115℃的水、浓度百分之10一下的酸溶液或碱溶液。还有一些特殊管道需要的特种橡胶材质类型：如耐油、耐高温、耐臭氧、耐磨或耐化学腐蚀。

【产品别名】：异径橡胶接头、橡胶软连接
【产品压力】：0.6MPa-1.0MPa
【产品规格】：【DN40mm-DN400mm】
【产品】：
【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【工作温度】：-40度至80度（还可加工耐高温橡胶接头）
【产品材质】：球体为天然橡胶，法兰为碳钢，不锈钢

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 1.管道或泵阀安装偏心大小头是用来防气蚀的，且泵进口的大小头一般应该顶平安装，这是防止管道内气体在泵口积聚，形成大气泡进入泵腔，损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。

2.泵-管道安装异径接头：泵出口与外管道系统存在差异，用于异径大小头，可实现尺寸不同的两根管子的直线连接。

偏心异径橡胶接头横向位移是：橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。

偏心异径橡胶接头角位移是：橡胶接头两个端面的垂直中间线与原中轴线的夹角之和。

产品使用方法：
先将接头法兰与对应管道预留法兰孔位置相照应,然后将固定螺丝穿过法兰孔，并用板手将螺帽锁紧。

1.该产品可大大降低管道系统的震动和噪声，可从根本上解决各类管路的接口位移，轴向伸缩及不同心等问题。

2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温等各类品种，适应多种介质和环境。

3.材料属橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。

4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。

5.如管路压力过高时，应用螺栓将两端法兰连在一起。

6.法兰连接如用其它标准，可另行说明。本产品工作压力等级分0.6MPa，1.0MPa。

7、橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特殊材料制成的橡胶接头，不可盲目串用或通用。

示意图

技术参数

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2	内、外衬 Inner & Outer Rubber	天然橡胶（NR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
3	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

项目Item \|型号Medol	KYP(DN25~300)	KYP(DN350~500)	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力 MpaWoring pressure	1.0	0.6
爆破压力 Mpa Burst Pressure	1.8	1.5
真空度 Kpa Vacuum	86.7	53.3
适用温度° Applicable Temperature	-20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质 Applicable Medium	空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公称通径DN Nominal Diameter （mm）	长度 LengthL(mm)	轴向位移 Axial displacement (mm)		横向位移 Haorizontal isplacement(mm)	偏转角度 Angular deflection(a1+a2)°
公称通径DN Nominal Diameter （mm）	长度 LengthL(mm)	伸长Extension	压缩;Compression	横向位移 Haorizontal isplacement(mm)	偏转角度 Angular deflection(a1+a2)°
50×40	180	20	30	45	35
65×40	180	20	30	45	35
65×50	180	20	30	45	35
80×50	180	20	30	45	35
80×65	180	20	30	45	35
100×50	180	20	30	45	35
100×65	180	20	30	45	35
100×80	180	20	30	45	35
125×65	180	20	30	45	35
125×80	180	20	30	45	35
125×100	180	22	30	40	35
150×80	200	22	30	40	35
150×100	200	20	30	45	35
150×125	200	22	30	40	35
200×100	220	22	30	40	35
200×125	220	22	35	40	30
200×150	220	25	30	40	35
250×100	220	22	35	40	30
250×125	220	25	35	40	30
250×150	220	25	35	40	30
250×200	220	25	35	40	30
300×150	220	25	35	40	30
300×200	220	25	35	40	30
300×250	220	25	35	40	30
350×200	230	28	38	40	26
350×250	230	28	38	35	26
350×300	230	28	38	35	26
400×200	240	28	38	35	26
400×250	240	28	38	35	26
400×300	240	28	38	35	26
注：1、特殊要求可按用户图纸制作，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。 3、用户使用橡胶接头，对应法兰应是阀门法兰。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges .

产品案例: 巩义鑫利与亚欧精细化工产业园偏心异径橡胶接头合作项目
巩义鑫利管道设备有限公司是一家具有二十多年历史的大型管道设备、阀门生产企业，是全国主要橡胶接头、鸭嘴阀、伸缩器、补偿器、闸阀、截止阀、球阀、蝶阀、水力控制阀供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直，畅销国内外市场。
巩义鑫利与亚欧精细化工产业园偏心异径橡胶接头合作项目，亚欧精细化工产业园项目拟建于兖州经济开发区精细化工园区内，规划占地1万亩，依托天成化工技术、市场优势和益海嘉里资金、资源优势，新上AKD造纸助剂扩产、甘油法环氧氯丙烷生产、碳酰化系列精细化产品、尾气利用生产聚合氯化铝等项目，生产过程采用内部循环、自成链条、自我闭合的好工艺，实现洁净生产和综合利用，符合~生物产业政策和循环经济要求。目前，项目的各项前期手续正在办理之中。
该项目分三期建设，一期占地1200亩，建成后可实现年产值35亿元。项目全部建成达产后，将形成年产56万吨的生产规模，可实现年产值100亿元、利税20亿元、出口创汇5亿美元，打造国内知名的新型精细化工产业园。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
