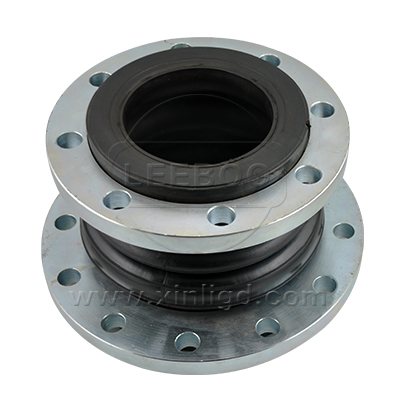

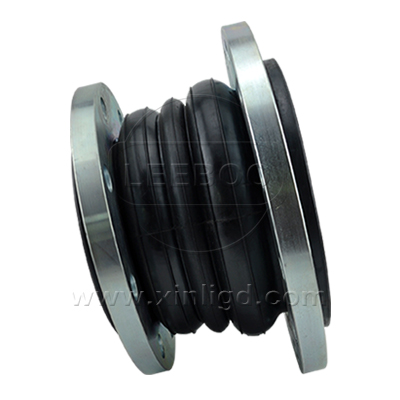

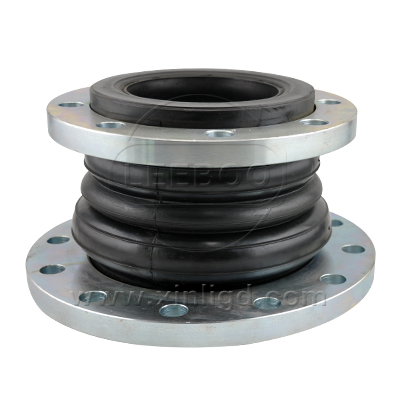

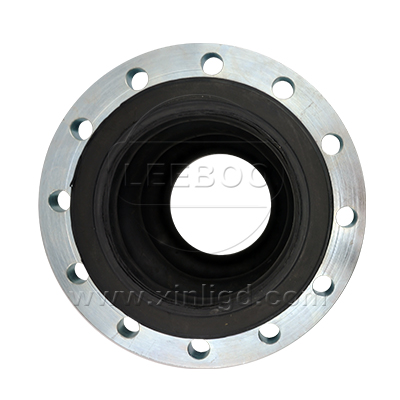

KYT 同心异径橡胶接头

KYT同心异径可曲挠橡胶接头是在KXT橡胶接头的基础上改良的，它是管道管径发生变化（连接的管径不一样），减震和热胀冷缩的的解决产品。KYT同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

【产品别名】：大小头橡胶接头、异径橡胶管接头
【产品压力】：0.6MPa-2.5MPa
【产品规格】：【DN40mm-DN600mm】
【产品】：
【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【工作温度】：-40度至80度（还可加工耐高温橡胶接头）
【产品材质】：球体为天然橡胶，法兰为碳钢，不锈钢

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: KYT同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移，不受管道不同心，法兰不平行的限制。
3、工作时可降低结构传递噪音，减震能力强。
使用范围：由于可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

KYT同心异径橡胶接头的安装
1.该产品可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
3.材料属特殊橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5.如管路压力过高时，应用螺栓将两端法兰连在一起。
6.法兰连接如用其它标准，可另行说明。本产品工作压力等级分0.6MPa，1.0MPa。
7.橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。

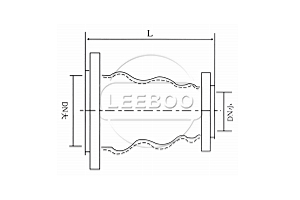

示意图

技术参数

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2	内、外衬 Inner & Outer Rubber	天然橡胶（NR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
3	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

项目Item \|型号Medol	KYT(DN50~300)	KYT(DN350~600)	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力 MpaWoring pressure	1.0	0.6
爆破压力 Mpa Burst Pressure	1.8	1.5
真空度 Kpa Vacuum	86.7	53.3
适用温度° Applicable Temperature	-20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质 Applicable Medium	空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

DN大×DN小	长度	轴向位移		横向位移	偏转角度
DN大×DN小	长度	伸长	压缩	横向位移	偏转角度
80×40	180	20	30	45	35°
80×50	180	20	30	45	35°
80×65	180	20	30	45	35°
100×50	180	20	30	45	35°
100×65	180	20	30	45	35°
100×80	180	20	30	45	35°
125×65	180	20	30	45	35°
125×80	200	22	30	40	35°
125×100	200	22	30	40	35°
150×50	190	20	30	45	35°
150×80	190	20	30	45	35°
150×100	200	22	30	45	35°
200×100	200	22	30	45	35°
200×125	200	25	35	40	30°
200×150	220	22	30	40	35°
250×200	220	25	35	40	30°
300×200	220	25	35	40	30°
300×250	220	25	35	40	30°
350×200	220	25	35	40	30°
350×300	220	25	38	35	30°
400×350	220	25	38	35	30°
500×400	230	28	38	35	26°
600×400	240	28	38	35	26°
600×500	240	28	38	35	26°
注：1、特殊要求可按用户图纸制作,球体可做丁腈橡胶，三元乙丙，氯丁橡胶等材质。 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。 3、用户使用橡胶接头，对应法兰应是阀门法兰。

产品案例: KYT同心异径可曲挠橡胶接头为我国的环境保护作出了重要贡献
低碳经济成为一号提案的关注话题。国务院参事、中国可再生能源学会理事长石定寰接受采访时表示，气候变化已经成为当今世界一个非常现实的难题，而以燃烧化石能源排放的温室气体，正是这一问题的根源之一。而中国还处在继续增长的发展过程中，不管从自身发展还是避免外部指责的角度，扭转以往高消耗、高排放经济发展路径已经到了刻不容缓的地步，中国亟须通过技术进步。
石化行业定将大有作为浙江省全国人大代表、杭州市化工研究所长姚献平表示今年两会上，低碳一定会是比较热门的一个词，发展低碳经济已成为中国经济可持续发展的方向。2009年我国向世界承诺：到2020年单位GDP二氧化碳排放量相对2005年下降百分之40～45。这项任务非常艰巨，需要全社会共同努力才能完成。石油和化工行业作为二氧化碳排放行业之一，更是责无旁贷。
巩义鑫利作为管道配件行业负责任的大厂家，有责任有义务去做好这项工作，我公司生产的同心异径可曲挠橡胶接头安装在管道线路上能够起到良好的隔振减噪功能，对于施工地区的管道施工环境优化起到了良好的促进作用。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
