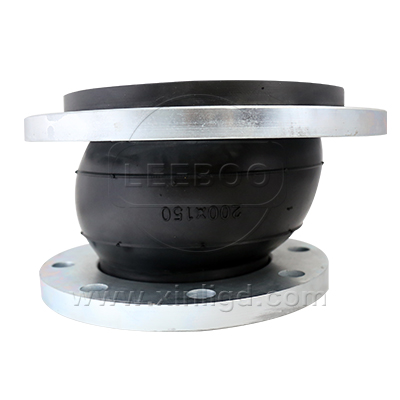

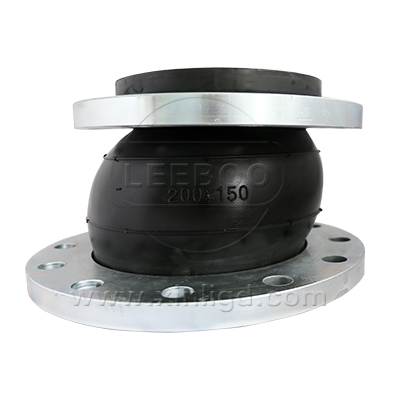

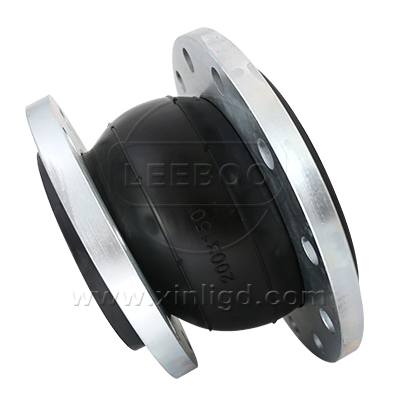

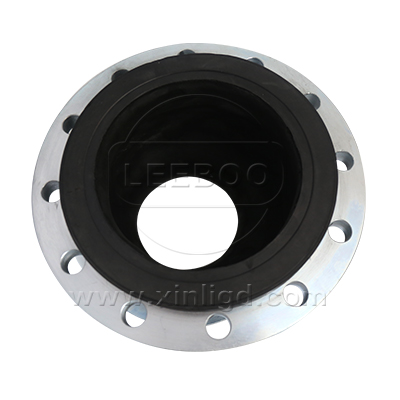

KYP-F 偏心异径限位橡胶接头

KYP-F偏心异径橡胶接头是在KXT橡胶接头的基础上改良的，可解决金属管道连接时不同口径、管道不同心的问题。偏心异径限位橡胶接头有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、再与金属法兰连接组成。具有耐压高、弹性好、位移量大、平衡管道偏差、减振降噪、降低噪音效果好、安装方便等特点。
偏心异径限位橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。通用类：适用于输送温度为-20~115℃的水、浓度百分之10以下的酸溶液或碱溶液。还有一些特殊管道需要的特种橡胶材质：如耐油、耐高温、耐臭氧、耐磨或其他形式的化学腐蚀。

【产品别名】：异径橡胶接头、橡胶软连接
【产品压力】：0.6MPa-1.0MPa
【产品规格】：【DN25mm-DN500mm】
【产品】：
【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【工作温度】：-40度至80度（还可加工耐高温橡胶接头）
【产品材质】：球体为天然橡胶，法兰为碳钢，不锈钢

咨询厂家在线留言

产品特点
示意图
技术参数
产品案例
订货须知
相关产品

产品特点: 1.管道-泵安装偏心大小头：是用来防气蚀的，且泵进口的大小头一般应该顶平安装，这是防止管道内气相在泵口积聚，形成大气泡进入泵腔，损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。

2.泵-管道安装异径接头：泵出口与外管道系统存在差异，用于异径大小头，可实现尺寸不同的两根管子的直线连接，实现管道变径的管件。

偏心异径橡胶接头轴向位移是：橡胶接头在流体流动方向（即中轴线方向）的伸长或压缩。

偏心异径橡胶接头横向位移是：橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。

偏心异径橡胶接头角位移是：橡胶接头两个端面的垂直中间线与原中轴线的夹角之和。

示意图

技术参数

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2	内、外衬 Inner & Outer Rubber	天然橡胶（NR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
3	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

项目Item \|型号Medol	KYP-F(DN25~300)	KYP-F(DN350~500)	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力 MpaWoring pressure	1.0	0.6
爆破压力 Mpa Burst Pressure	1.8	1.5
真空度 Kpa Vacuum	86.7	53.3
适用温度° Applicable Temperature	-20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质 Applicable Medium	空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公称通径DN Nominal Diameter （mm）	长度 LengthL(mm)	轴向位移 Axial displacement (mm)		横向位移 Haorizontal isplacement(mm)	偏转角度 Angular deflection(a1+a2)°
公称通径DN Nominal Diameter （mm）	长度 LengthL(mm)	伸长Extension	压缩;Compression	横向位移 Haorizontal isplacement(mm)	偏转角度 Angular deflection(a1+a2)°
50×40	180	20	30	45	35
65×40	180	20	30	45	35
65×50	180	20	30	45	35
80×50	180	20	30	45	35
80×65	180	20	30	45	35
100×50	180	20	30	45	35
100×65	180	20	30	45	35
100×80	180	20	30	45	35
125×65	180	20	30	45	35
125×80	180	20	30	45	35
125×100	180	22	30	40	35
150×80	200	22	30	40	35
150×100	200	20	30	45	35
150×125	200	22	30	40	35
200×100	220	22	30	40	35
200×125	220	22	35	40	30
200×150	220	25	30	40	35
250×100	220	22	35	40	30
250×125	220	25	35	40	30
250×150	220	25	35	40	30
250×200	220	25	35	40	30
300×150	220	25	35	40	30
300×200	220	25	35	40	30
300×250	220	25	35	40	30
350×200	230	28	38	40	26
350×250	230	28	38	35	26
350×300	230	28	38	35	26
400×200	240	28	38	35	26
400×250	240	28	38	35	26
400×300	240	28	38	35	26
注：1、特殊要求可按用户图纸制作，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。 2、悬空给水使用DN200以上产品，管道有固定支撑或固定托架，否则产品应安装防拉脱装置。 3、用户使用橡胶接头，对应法兰应是阀门法兰。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges .

产品案例: KYP-F偏心异径橡胶接头在郑州市环城生态水系循环工程的合作项目

11日，我市环城生态水系循环工程在南四环与十八里河交汇处启动。巩义鑫利作为KYP-F偏心异径橡胶接头主要供应商，该产品能够有效的降低管道的振动，从而保障了管道的长久运行。
据了解，郑州市环城生态水系循环工程利用牛口峪引黄水为水源，通过在圃田泽(待建)和潮河建设两级泵站及输水管道，将水依次提至花马沟、白石滚潭沟、潮河、十七里河、十八里河、熊儿河、金水河等河道上游，为其输送生态用水。该工程设计总流量为每秒7立方米，管线自圃田泽泵站取水口至金水河分水口，全长约51公里，支线长约11公里，沿途共设9处分水口。工程总投资约7.8亿元，是我市2015年水生态文明建设的工程。建成后，将为我市生态水系提供经济、可靠的水源，有效缓解我市水资源紧缺状况，并在一定程度上遏制地下水超采的趋势。工程还将使城区河流生态景观环境获得显著改观，也有利于我市水生态的良性发展。
鑫利管道作为专业的偏心异径橡胶接头生产厂家，专业致力管道行业三十年，有着丰富的偏心异径橡胶接头生产和安装经验，采用生产工艺，好的生产设备切实保障偏心异径橡胶接头产品的质量，并且我公司生产的每一台偏心异径橡胶接头产品在出厂前都经过了严格的检验与检测，产品质量值得您的信赖。

订货须知: 1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）使用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
