你不了解的非金属补偿器(图文)

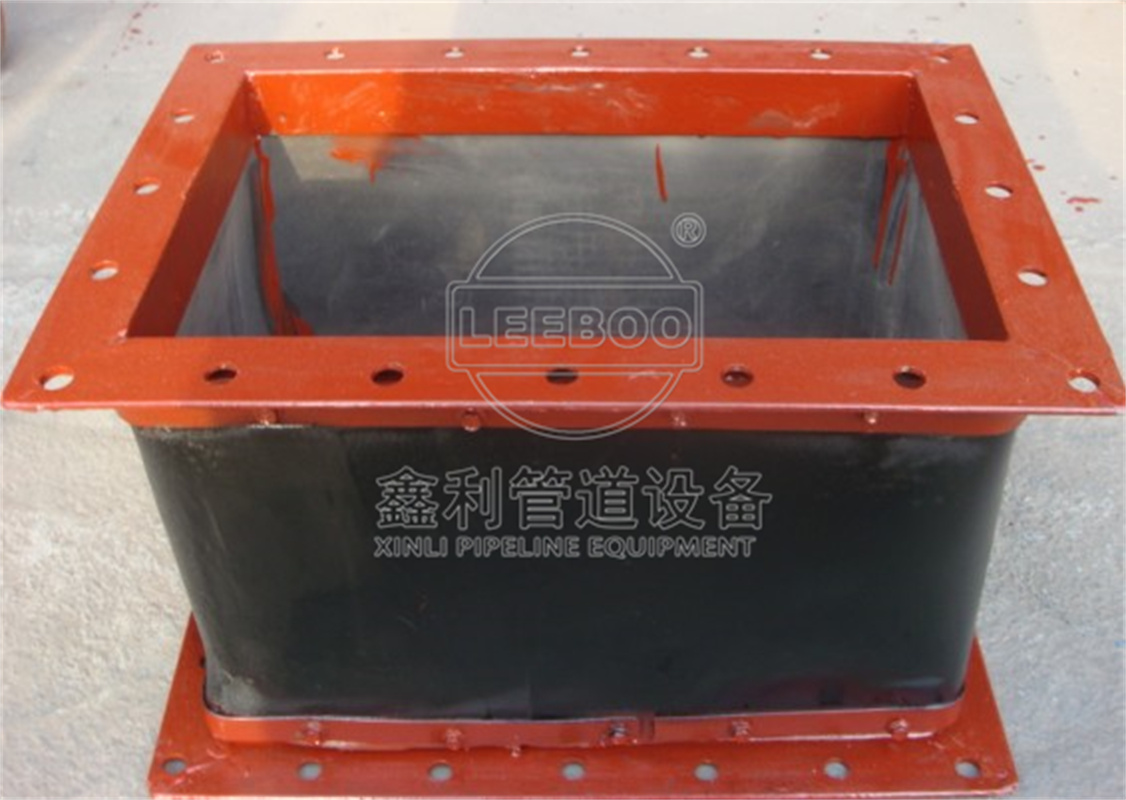

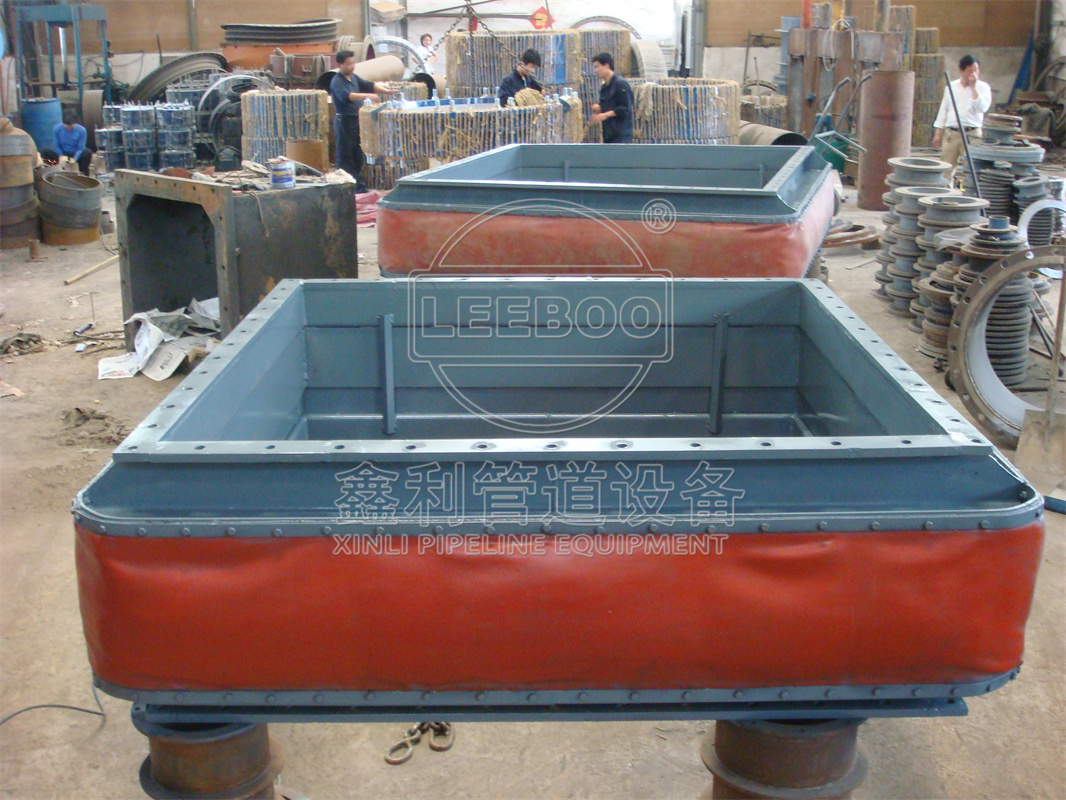

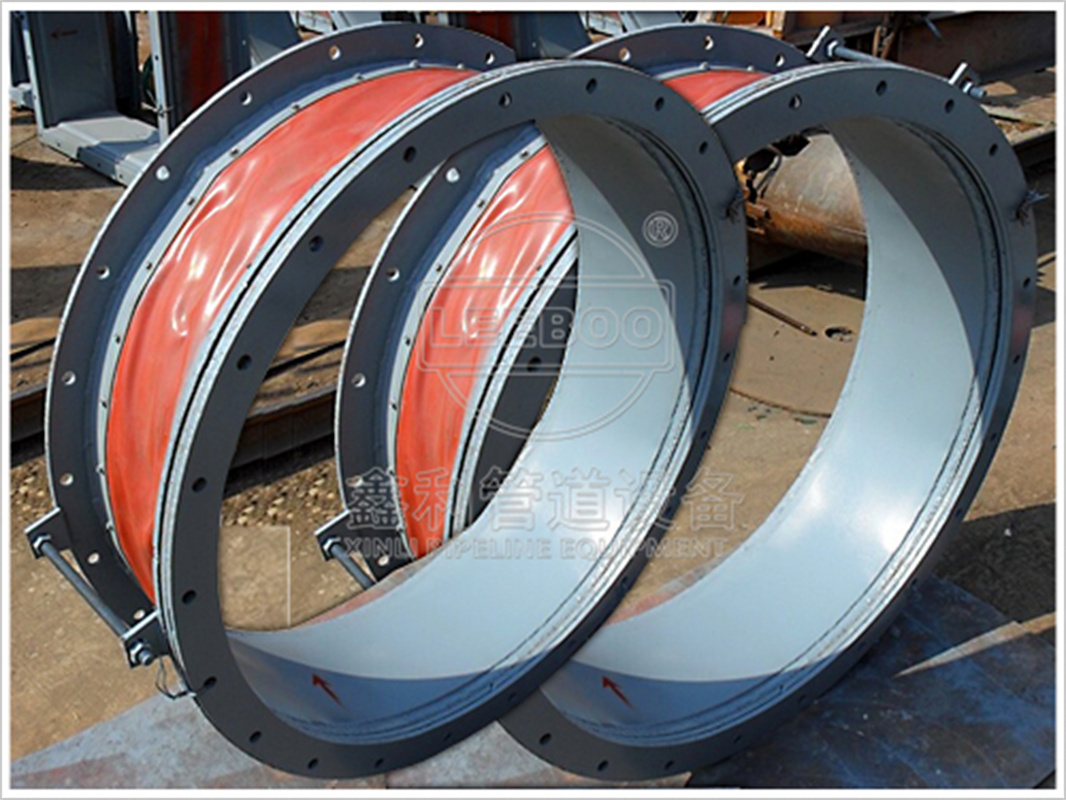

       非金属补偿器也叫做非金属膨胀节，伸缩节，是由非金属圈带、金属框架、压条、导流筒、隔热填料层等组成的，从名称上就可以看出，非金属补偿器的工作主体是非金属复合材料，广泛应用于钢铁厂、冶炼厂、石油化工厂、火力发电厂、水泥厂等排烟脱硫管道、除尘送风系统、空气加热、风机进出口等设备，可以吸收管道的热膨胀量，吸收管道因温度变化而产生的尺寸变化，还具有减震降噪的功能，从外形结构上主要分为圆形非金属补偿器、矩形非金属补偿器、天圆地方非金属补偿器。

       非金属补偿器性能参数：

       适用介质：空气、烟气及含尘气体

       适用压力：-20~30KPa

       适用温度：≤450℃

       非金属补偿器属于定制产品，可以根据现场的使用工况以及介质温度设计定做，那么非金属补偿器和金属补偿器到底有什么不同呢？下面就来为您介绍一下二者的不同以及非金属补偿器的优点：

       1、从适用介质上来看，非金属补偿器主要适用于烟气、热风等低承压管道，金属补偿器则适用于水、蒸汽等液体要求承压的管道，烟风管道一般压力都比较低，但是要求的补偿量比较大，所以烟风管道一般都适用非金属补偿器，如果介质为水、蒸汽等液体时，要使用金属补偿器。

       2、非金属补偿器和金属补偿器之间的区别是材质不同，工作主体不同，非金属补偿器的主要弹性原件是织物蒙皮，根据介质的特性以及温度来决定具体的蒙皮材质以及层数，蒙皮材质一般由橡胶布、硅橡胶布、钢丝网、无碱玻璃纤维等符合而成。而金属补偿器的工作主体是波纹管，利用波纹管的伸缩变形来吸收管道的热膨胀。根据介质的温度及压力来选择具体的波纹材质和波纹厚度。

       非金属补偿器的特点是补偿量大，同等高度下补偿量大于金属补偿器，可以补偿多方向的位移，性能优于只能单式补偿的金属补偿器，由于纤维织物本身无力的传递，用非金属补偿器可以简化支架设计，避免使用大的支架，这样就节省了工程造价，便于安装，维修方便，而且在设备检修时，如果金属框架没有损坏，可以只更换蒙部分，操作简单，是一款性价比非常高的产品，适用于各类烟风除尘管道。
